Pinza per movimentazione e compattaggio per escavatore

per macchina da cantiereper veicolo ferroviariodi cingoli

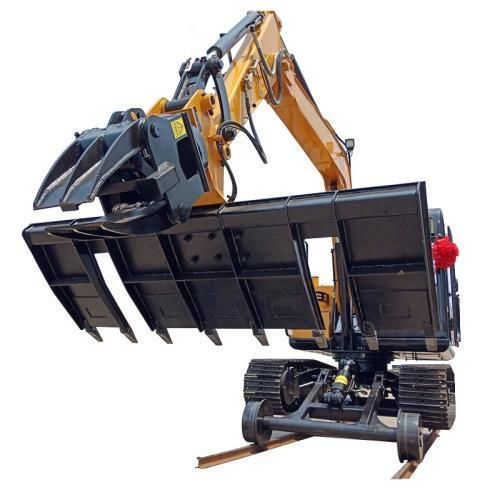

Panoramica del prodotto: Un cambiavalutri ferroviario montato su escavatore idraulico integra una lama raschiatrice del ballast, ganasce di serraggio regolabili ad alta forza con pastiglie in gomma o placche dentate resistenti all'usura e un rotatore idraulico continuo a 360° per estrarre traversine vecchie, pulire il ballast, afferrare le nuove traversine e posizionarle in un unico ciclo di lavoro. L'attacco riduce i tempi di occupazione della linea, elimina la movimentazione manuale pesante e riduce i costi del lavoro.

Elementi funzionali chiave:

• Lama raschiatrice frontale per la rimozione di 5–10 cm di ballast prima dell'estrazione.
• Ganasce regolabili con pastiglie in gomma o placche dentate intercambiabili per traversine in calcestruzzo, legno o acciaio.
• Rotatore idraulico continuo a 360° per orientamento preciso senza riposizionare il mezzo.
• Interfacce idrauliche: due circuiti ausiliari bidirezionali (ganasce/raschiatore e rotatore) con valvole di blocco pilotate opzionali.

Dove lo impiegano gli appaltatori:

• Linee passeggeri nazionali e regionali per la rapida sostituzione notturna di traversine in calcestruzzo incrinate.
• Ferrovie minerarie e binari industriali dove traversine in legno o acciaio richiedono frequenti sostituzioni.
• Manutenzione di metropolitane e tram in gallerie strette o sedi ridotte.
• Cantieri integrati insieme a compattatori di ballast, pinze e trivelle per completare i cicli di rinnovo del binario.

Consigli per l'operatore:

• Raschiare 5–10 cm di ballast prima di rimuovere traversine in calcestruzzo per evitare di spingere ballast compatto nella ganascia e sovraccaricare l'impianto idraulico.
• Ridurre la pressione di serraggio per traversine in legno bagnate o usurate; aumentare la pressione e utilizzare pastiglie in gomma per traversine in calcestruzzo.
• Lubrificare regolarmente i cuscinetti del rotatore e controllare le valvole pilotate per prevenire scivolamenti delle traversine in pendenza.

Come selezionare in base al tonnellaggio e alle condizioni di lavoro:

• Tonnellaggio del portante: abbinare a escavatori 8–15 t per sollevamento e portata idraulica adeguati senza impatto eccessivo sulla sede.
• Compatibilità del materiale della traversina: scegliere pastiglie in gomma per calcestruzzo e placche dentate per legno/acciao, secondo necessità.
• Rotazione e inclinazione: i rotatori 360° continui accelerano il posizionamento su pendenze e in spazi ristretti.
• Impianto idraulico: verificare che l'escavatore disponga di due linee ausiliarie bidirezionali e del flusso/pressione necessari per il rotatore continuo.

Riepilogo caso studio: In un progetto nel Regno Unito, l'adozione di un cambiavalutri con rotatore 360° e raschiatore integrato ha aumentato la produttività da ~6 traversine/ora a 25 traversine/ora (≈4×), permettendo interventi notturni consecutivi e riducendo costi di manodopera e penali.

Domande frequenti (selezionate):

• Un'unità può gestire sia traversine in calcestruzzo che in legno? Sì — le ganasce accettano pastiglie in gomma e placche dentate; l'operatore regola la pressione idraulica in base al materiale.
• Un escavatore 8–15 t necessita di linee idrauliche aggiuntive? Sì — sono necessari due circuiti ausiliari bidirezionali: uno per ganasce/raschiatore e uno per il rotatore 360°.
• Come si minimizza la perturbazione del ballast? Il raschiatore integrato livella immediatamente il letto di ballast dopo la rimozione della traversina in modo che la nuova si posizioni alla quota corretta.

Specifiche tecniche:

• Classe portante raccomandata: escavatori 8–15 t.
• Funzioni principali: raschiatore di ballast, ganasce regolabili, rotatore idraulico continuo 360°.
• Pastiglie delle ganasce: gomma resistente all'usura con placche dentate opzionali.
• Requisiti idraulici: due circuiti ausiliari bidirezionali; valvole pilotate consigliate sul rotatore.
• Vantaggio operativo: sostituisce la movimentazione manuale; aumento di produttività documentato fino a ~4× in prova campo.
• Movimentazione materiali: forza di serraggio configurabile per traversine in calcestruzzo, legno e acciaio.
