Cesoia idraulica di armatura per calcestruzzo YG-CF series

ad alta resistenza

Panoramica

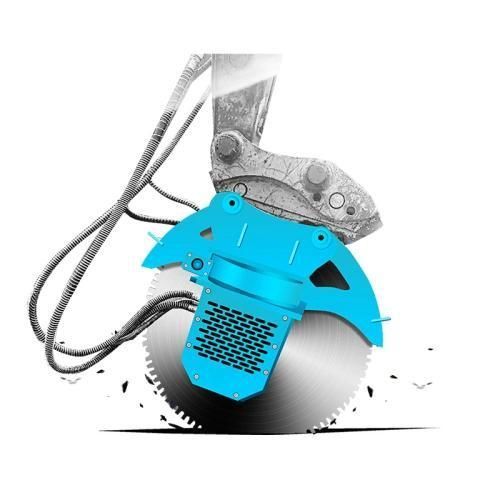

Una sega per escavatore montata idraulicamente utilizza dischi diamantati ad alta velocità per tagliare roccia e calcestruzzo armato con basse vibrazioni. Rispetto ai martelli idraulici, il progetto a vibrazioni contenute consente tagli puliti e continui, riduce le rifiniture secondarie e aumenta la produttività in cave, demolizioni stradali, scavi di trincee e fondazioni profonde.

Vantaggi principali

• Tagli continui con disco diamantato, con vibrazioni e rumore ridotti.
• Protegge fondazioni e strutture adiacenti, riducendo i costi di rifinitura secondaria.
• Capacità di taglio profondo fino a 1.400 mm per calcestruzzo spesso e grandi blocchi di roccia.
• Gamma di modelli scalabile per classi di escavatori da mini (2 T) a pesanti (30 T).

Parametri tecnici (tabella modelli)

• YG-CF1 — Escavatore adatto: 2–4 T; Diametro disco: 0,4–0,8 m; Larghezza di taglio: 5 mm; Profondità max: ≤400 mm; Pressione: 30 MPa; Portata: 30 L/min; Applicazioni: mini escavatori, demolizioni interne, trincee poco profonde.
• YG-CF2 — Escavatore adatto: 6–9 T; Diametro disco: 1,2–1,6 m; Larghezza di taglio: 9 mm; Profondità max: ≤800 mm; Pressione: 30 MPa; Portata: 80 L/min; Applicazioni: riparazione strade, trincee di servizi, calcare leggero.
• YG-CF3 — Escavatore adatto: 10–18 T; Diametro disco: 1,8–2,2 m; Larghezza di taglio: 14 mm; Profondità max: ≤1100 mm; Pressione: 30 MPa; Portata: 120 L/min; Applicazioni: trincee di servizi medie, taglio granito, calcestruzzo.
• YG-CF4 — Escavatore adatto: 20–30 T; Diametro disco: 2,0–2,8 m; Larghezza di taglio: 20 mm; Profondità max: ≤1400 mm; Pressione: 30 MPa; Portata: 190 L/min; Applicazioni: blocchi di cava, roccia pesante, fosse di fondazione profonde.

Linee guida per la selezione

• Abbina il peso operativo dell'escavatore, il diametro del disco, la larghezza di taglio e la profondità massima alle specifiche del modello.
• Per tagli verticali e orizzontali frequenti, preferisci un attacco con rotazione a 360° o inclinazione a 90° per ridurre i tempi di riposizionamento.
• Usa motori idraulici con valvole di protezione quando portata/pressione della macchina variano, per proteggere le tenute e mantenere la velocità del disco.

Applicazioni

• Cave e lavorazione della pietra: eseguire giunti rettilinei sui blocchi per ridurre le fratture da brillamento e migliorare il recupero della pietra.
• Demolizione urbana e taglio del calcestruzzo: eseguire trincee pulite in calcestruzzo armato fino a 1.400 mm senza disturbare le carreggiate adiacenti.
• Trincee di servizio e scavi per fondamenta profonde: ottenere bordi verticali puliti per scavi e lavori di fondazione sicuri.
• Flusso di lavoro con accessori in cantieri complessi: dopo tagli di contorno precisi con la sega, le squadre passano spesso a martelli idraulici, frese, benne vaglio, frantumatori per calcestruzzo e trapani a elica secondo necessità.

Riassunto del caso
In una cava, l'abbinamento di una sega YG-CF4 (disco 2,8 m, profondità 1.400 mm, 30 MPa, 190 L/min) a un escavatore da 20 t ha aumentato la resa dei blocchi di circa l'80%, prodotto bordi puliti senza rettifica secondaria e ridotto significativamente i costi operativi.

Consigli per l'operatore

• Lascia che il peso del disco e un flusso idraulico costante effettuino il taglio; evita di forzare il braccio per prevenire inceppamenti.
• Mantieni una velocità di avanzamento idraulica uniforme e un raffreddamento ad acqua continuo per ridurre l'usura dei segmenti diamantati e prevenire danni da calore.
• Pulisci la polvere di roccia all'interno della protezione del disco ogni sera per evitare depositi induriti che possano bloccare l'albero di trasmissione.

Punti frequenti

• Disco singolo vs doppio: il disco singolo consente tagli più profondi (fino a 1.400 mm). I dischi doppi effettuano due giunti paralleli contemporaneamente per il taglio dei blocchi e la profilatura dei bordi.
• Effetti di disallineamento idraulico: portata insufficiente riduce la velocità del disco e l'efficacia di taglio; pressione bassa può arrestare i motori. Usa portate/pressioni abbinate o valvole di protezione.

Specifiche tecniche

• Modelli: YG-CF1, YG-CF2, YG-CF3, YG-CF4 (copertura 2–30 T).
• Diametro disco: 0,4 m a 2,8 m a seconda del modello.
• Larghezza di taglio: 5 mm (YG-CF1) a 20 mm (YG-CF4).
• Profondità massima di taglio: ≤400 mm (YG-CF1), ≤800 mm (YG-CF2), ≤1100 mm (YG-CF3), ≤1400 mm (YG-CF4).
• Pressione di esercizio: 30 MPa (tutti i modelli).
• Requisiti di portata idraulica: 30 L/min (YG-CF1), 80 L/min (YG-CF2), 120 L/min (YG-CF3), 190 L/min (YG-CF4).
• Applicazioni tipiche: demolizioni interne, trincee poco profonde, riparazioni stradali, trincee di servizio, taglio granito/cava, roccia pesante e tagli per fondazioni profonde.
