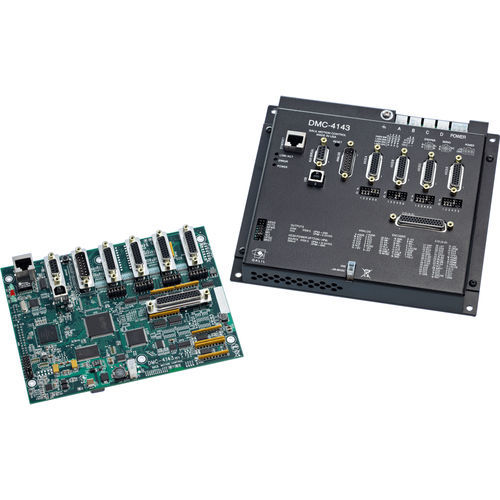

Scheda di controllo motore multiasse DMC-41x3

passo passoservomotoreEthernet

Il regolatore di moto DMC-41x3 è uno di ultima generazione di Galil, regolatore autonomo di moto. Rispetto al regolatore DMC-21x3, il DMC-41x3 offre i seguenti potenziamenti: Ethernet 100BASE-T, porto aus. RS232, porta USB, entrate analogiche non vincolate, frequenze del codificatore da fino a 15 megahertz, più memoria di programma e frequenze più veloci del campione. Il DMC-41x3 inoltre accomoda gli stessi azionamenti del servomotore passo passo ed utilizzati nella serie DMC-40x0 e permette due 4 che l'asse 750 W guida per essere installato nel pacchetto del regolatore di 8 assi. Il DMC-41x3 è disponibile come di regolatore livello dello scatola o livello della carta di moto. L'unità aziona autonomo o collega mediante interfaccia ad un PC ad Ethernet 10/100BASE-T, o ad USB. Comprende l'ingresso/uscita otticamente isolato oltre alle entrate analogiche ed alle uscite. Il regolatore DMC-41x3 e l'unità di azionamento accetta il potere da una singola fonte di 20-80 VCC. Il DMC-41x3 è disponibile in da un a otto formati di asse ed ogni asse è utente-configurabile per l'operazione del servomotore passo passo o. Le caratteristiche di programmazione standard comprendono la compensazione di PID con reazione di accelerazione e di velocità, elaborazione multitask per simultaneamente eseguire fino a otto programmi e l'ingresso/uscita che elabora per la sincronizzazione del moto con gli eventi esterni. I modi di moto comprendono il posizionamento punto a punto, il sistema d'ingranaggi d'inseguimento, pareggiante, lineare e circolare di posizione di interpolazione, ed il ecam di contorno e elettronici. Come tutti i regolatori di Galil, programmare il DMC-41x3 è semplificata con la due-lettera, i comandi intuitivi e una serie completa di software tool quale GDK per la servo sintonizzazione ed analisi.
