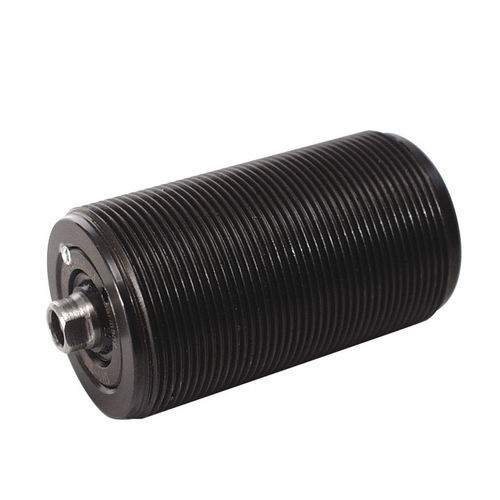

Cilindro corpo filettato B1.309

idraulicoa pistonea doppio effetto

Cilindro universale Vantaggi ● 6 diametri del pistone da 16 a 63 mm ● 3 lunghezze della corsa per ciascun tipo ● Tenuta con minimo trafilamento ● A scelta a semplice effetto con molla di richiamo oppure a doppio effetto ● Raccordi filettati sul fondello del cilindro ● Registrazione assiale mediante filettatura esterna ● Possibilità di impiego di ghiere secondo la norma DIN 1804 ● Fissaggio con minimo ingombro nelle pareti delle attrezzature ● Tubi di collegamento in posizione protetta dai trucioli ● Stelo dei pistoni con filettatura interna per il fissaggio di eventuali viti di pressione I cilindri universali di serraggio con filettatura esterna possono essere forniti con i medesimi diametri del pistone e le medesime corse dei già ben affermati cilindri a basetta. Il collegamento idraulico avviene esclusivamente con il fondello dei cilindri mediante tubazione rigida o flessibile. La tenuta dello stelo cementato del pistone è assicurata da una guarnizione in tandem con minimo trafilamento ed un raschiatore per le impurità. con filettatura esterna a semplice effetto con ritorno a molla doppio effetto pressione max. d'esercizio 500 bar diametro pistone: 16 - 63 mm diametro stelo: 10 - 18 kN corsa: 8 - 100 mm spinta max.: 10 - 156 kN
