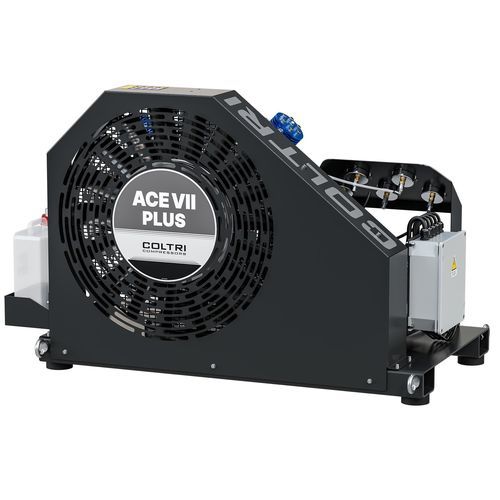

Stazione di sovrapressione a pistone Ace VII Plus
di azotod'arialubrificata ad olio

Stazione di sovrapressione a pistone - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - di azoto / d'aria / lubrificata ad olio
Stazione di sovrapressione a pistone - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - di azoto / d'aria / lubrificata ad olio
Stazione di sovrapressione a pistone - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - di azoto / d'aria / lubrificata ad olio - immagine - 2
Stazione di sovrapressione a pistone - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - di azoto / d'aria / lubrificata ad olio - immagine - 3
Stazione di sovrapressione a pistone - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - di azoto / d'aria / lubrificata ad olio - immagine - 4
Stazione di sovrapressione a pistone - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - di azoto / d'aria / lubrificata ad olio - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di AEROTECNICA COLTRI S.p.A.

Caratteristiche

Tecnologia
a pistone
Prodotto pompato
di azoto, d'aria
Lubrificazione
lubrificata ad olio
Sistema di raffreddamento
con raffreddamento ad aria
Numero di stadi
multistadio
Altre caratteristiche
per potenza elettrica
Pressione

Max.: 420 bar
(6.091,6 psi)

Min.: 5 bar
(72,5 psi)

Descrizione

Panoramica
  • Ace VII Plus è un compressore booster a 4 stadi (2+2 in parallelo) progettato per aria respirabile e azoto, adatto per riempimenti ad alta pressione e applicazioni industriali. Unità pompante HD compatta e opzioni di purificazione per conformità ai requisiti dei gas respirabili.

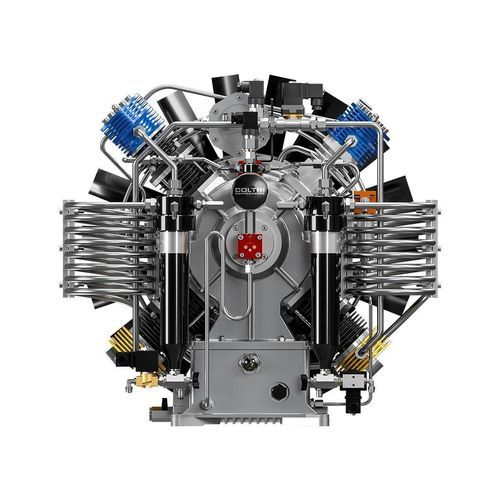

Gruppo pompante
  • Gruppo pompante HD a 4 stadi (2+2 in parallelo) con monoblocco in alluminio.
  • Lubrificazione forzata mediante pompa ad ingranaggi a bassa pressione.
  • Primo stadio predisposto per recupero gas; valvole di sicurezza dopo ogni stadio di compressione.
  • Tubi, raccordi e dadi in acciaio inox AISI 316; cilindri speciali in ghisa con lappatura a bassa rugosità.
  • Biella in alluminio forgiato e albero motore in acciaio forgiato; cuscinetti a rulli per lavoro intensivo.
  • Quarto stadio in acciaio temprato con 6 fasce speciali in ghisa; pattini di spinta al 2° e 3° stadio per eliminare forze laterali.
  • Valvole ad alto flusso ai primi 3 stadi; separatori di condensato intermedi e separatore finale ad alta pressione.


Sistema di purificazione (Hyperfilter)
  • Hyperfilter stand‑alone con cartucce a carbone attivo montato su supporto separato.
  • Include valvola di sicurezza configurabile, valvola di mantenimento pressione, kit separatore e Hyperfilter esterno e kit gambe.
  • Sgancio automatico dei condensati che rimuove l'acqua dai separatori intermedi e finale durante il funzionamento (intervallo standard: ogni 7 minuti).


Motore elettrico
  • Motore elettrico trifase che trasmette il moto tramite cinghia. Potenze disponibili: 9 kW, 11 kW o 15 kW.


Quadro elettrico e comandi
  • Interruttore di protezione motore, funzioni Autostop e Autostart.
  • Scarico automatico dei separatori tra gli stadi durante il funzionamento (standard: ogni 15 minuti per 6 secondi).
  • Manometri interstadio montati nel telaio per monitorare le pressioni degli stadi, la tenuta delle valvole e individuare anomalie.
  • Console comandi con manometri interstadio, indicatore temperatura interna, allarmi sequenza fasi e mancanza olio, comandi start/stop e scarico manuale condensa.


Telaio e raffreddamento
  • Telaio aperto per facilitare manutenzione e trasportabilità; piastra porta-motore basculante per garantire tensione costante della cinghia.
  • Carter termoformato che convoglia aria di raffreddamento su cilindri e tubi inter-stadio per migliorare efficienza di compressione.
  • Telaio in acciaio con verniciatura a polvere antigraffio RAL 9005 (nero).


Dotazione standard
  • Sistema filtrante stand-alone Hyperfilter con cartucce a carbone attivo.
  • Controllo del compressore e sistema automatico di scarico della condensa.
  • Manometri di controllo interstadio.
  • Colore telaio: Nero RAL 9005.


Specifiche tecniche
  • Gas: Aria – Azoto
  • Pressione di aspirazione: Min. 5 bar – Max. 10 bar
  • Pressioni nominali disponibili: 250 bar / 330 bar
  • Pressione di esercizio: 232 bar / 300 bar
  • Pressione massima di lavoro: 420 bar
  • Intervallo temperatura ambiente: -10° C ÷ +40° C
  • Altitudine: 0 ÷ 1.500 m SLM
  • Inclinazione massima ammessa: 15°
  • Design: cabinet insonorizzato con fonoassorbente (a seconda della versione)
  • Tensione standard: 400 V, 50 Hz (altre tensioni disponibili)
  • Olio: Coltri ST 755 sintetico; intervallo cambio olio: 1 anno / 1.000 h
  • Portata gruppo pompante (9 kW): 292–643 l/min (18–39 m3/h; 10.3–22.7 CFM)
  • Portata gruppo pompante (11 kW): 344–756 l/min (21–45 m3/h; 12.1–26.7 CFM)
  • Portata gruppo pompante (15 kW): 430–945 l/min (26–57 m3/h; 15.2–33.4 CFM)
  • Flusso aria di raffreddamento: 9 kW = 2.700 m3/h; 11 kW = 3.170 m3/h; 15 kW = 3.960 m3/h
  • Purificazione: 2 Hyperfilter a carbone attivo
  • Peso (standard): 225 kg (può variare con accessori)
  • Dimensioni (L x P x H): 115 x 60 x 79,6 cm
