Stazione di sovrapressione a pistone Ace V Plus

alternativad'ariadi gas

Panoramica

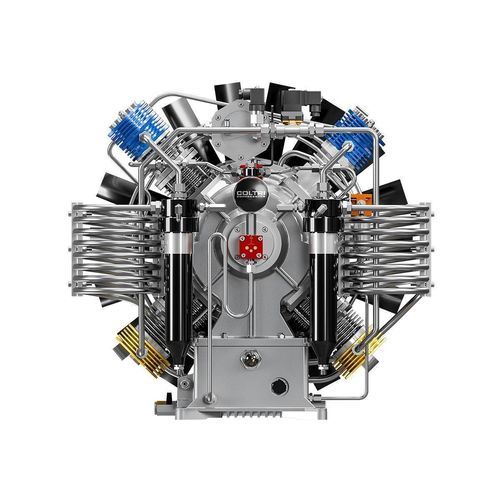

Ace V Plus è un compressore booster per aria respirabile a 4 stadi (configurazione 2+2 in parallelo) progettato per servizio industriale continuo e per la produzione di aria respirabile conforme a DIN EN 12021 se dotato di cartucce filtranti originali. Unisce un gruppo pompante heavy-duty a sistemi dedicati di purificazione e gestione dei condensati per applicazioni ad alta pressione.

Gruppo pompante

• Gruppo pompante HD a 4 stadi (2+2 in parallelo)
• Monoblocco in alluminio
• Lubrificazione forzata con pompa ad ingranaggi a bassa pressione
• Primo stadio predisposto per recupero gas
• Tubi, raccordi e dadi in acciaio inox AISI 316
• Separatori di condensa intermedi dopo 2° e 3° stadio
• Separatore di condensa finale ad alta pressione
• Valvole di sicurezza dopo ogni stadio
• Cilindri in ghisa speciale lappati a bassa rugosità
• Bielle in alluminio forgiato
• Albero motore in acciaio forgiato
• Valvole ad alto flusso per 1°, 2° e 3° stadio
• Cuscinetti a rulli per lavoro intensivo
• Quarto stadio in acciaio temperato con 6 fasce in ghisa speciale
• Pattini di spinta su 2° e 3° stadio per eliminare forze laterali sui pistoni
• Sistema filtrante Maxifilter a carbone attivo

Motore
Motore elettrico trifase che trasferisce il moto al gruppo pompante tramite cinghia. Opzioni di potenza: 9 kW, 11 kW o 15 kW.

Sistema di purificazione (Hyperfilter)
Il sistema Hyperfilter è posto dopo il separatore finale e prima della valvola di mantenimento della pressione. Con cartucce originali assicura il trattamento dell'aria respirabile in conformità a DIN EN 12021. Un separatore interstadio tra 2° e 3° stadio estrae l'umidità principale. Capacità di filtrazione (aria in ingresso 20°C, 200 bar): 52.500 m³.

Quadro elettrico

• Interruttore ON/OFF con protezione motore
• Pressostato elettromeccanico per arresto alla pressione finale
• Scarico dei separatori interstadio e del separatore finale durante il funzionamento
• Timer per dispositivo di scarico automatico della condensa
• Avviamento a vuoto integrato (scarico automatico ad ogni spegnimento)
• Serbatoio raccolta condensa: 5 L (silenzioso) — capacità utile ≈ 3 L
• Manometri interstadio per controllo pressioni e verifica tenuta valvole

Telaio e comandi

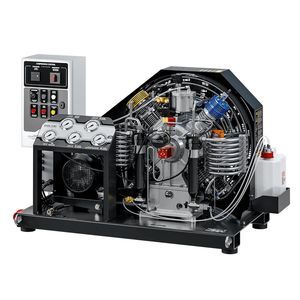

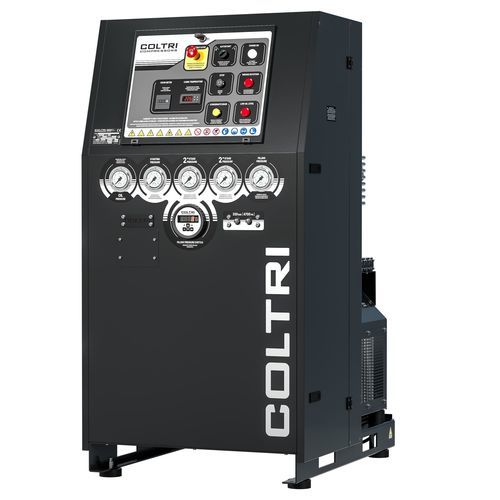

Telaio aperto con sviluppo verticale per facilitare la manutenzione. Livello olio e scarico accessibili dall'esterno. Console comandi dotata di manometri interstadio, manometro olio, indicatore temperatura interna, allarme sequenza/fase errata e mancanza olio, comandi marcia/arresto e scarico manuale condensa. Telaio in acciaio con verniciatura a polvere antigraffio, Nero RAL 9005.

Dotazione standard

• Doppio sistema Hyperfilter certificato PED
• Controllo compressore e sistema di scarico automatico condensa
• Pressostato elettronico
• Manometri di controllo interstadio
• Colore telaio: Nero RAL 9005

Caratteristiche / specificazioni tecniche

• Tipologia: booster multistadio 4 stadi (2+2 in parallelo)
• Materiali: tubazioni/raccordi AISI 316; cilindri in ghisa speciale; bielle in alluminio forgiato; albero in acciaio forgiato
• Lubrificazione: forzata tramite pompa ad ingranaggi bassa pressione
• Gestione condensati: separatori intermedi e finale; scarico automatico temporizzato; serbatoio 5 L (≈3 L utile)
• Sicurezza: valvole di sicurezza dopo ogni stadio; allarmi sequenza fase e mancanza olio
• Filtrazione/purificazione: Hyperfilter; Maxifilter carbone attivo; capacità 52.500 m³ (20°C, 200 bar)
• Motorizzazione: trifase 9 / 11 / 15 kW
• Monitoraggio: manometri interstadio, manometro olio, indicatore temperatura interna
• Finitura: telaio in acciaio verniciato a polvere Nero RAL 9005
• Uso previsto: compressione gas tecnici e produzione di aria respirabile per applicazioni industriali
