Stazione di sovrapressione a pistone Ace VI Plus

alternativavolumetricad'aria

Panoramica
Ace VI Plus è un compressore booster della linea ACE/VI progettato per applicazioni professionali che richiedono alta pressione e affidabilità. Il gruppo pompante è un HD a 4 stadi (configurazione 2+2 in parallelo) pensato per lavori intensivi, con attenzione alla silenziosità e alla facilità di gestione.

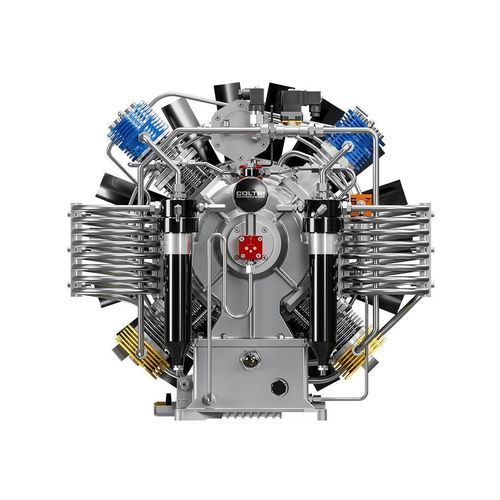

Gruppo pompante

• Gruppo pompante HD a 4 stadi (2+2 in parallelo)
• Monoblocco in alluminio
• Lubrificazione forzata con pompa ad ingranaggi a bassa pressione
• Primo stadio dedicato al recupero gas
• Tubi, raccordi e dadi in acciaio inox AISI 316
• Separatori di condensa intermedi dopo il secondo e terzo stadio
• Separatore di condensa finale ad alta pressione
• Valvole di sicurezza dopo ogni fase di compressione
• Cilindri in ghisa speciale con lappatura a bassa rugosità
• Bielle in alluminio forgiato
• Albero motore in acciaio forgiato
• Valvole ad alta portata per il primo, secondo e terzo stadio
• Cuscinetti a rulli per lavori intensivi
• Quarto stadio in acciaio temperato con 6 fasce elastiche in ghisa speciale
• Secondo e terzo stadio con pattini di spinta per eliminare forze laterali sui pistoni
• Sistema filtrante Maxifilter a carbone attivo

Motore
Motore elettrico trifase disponibile nelle potenze 9 kW, 11 kW o 15 kW; il motore trasferisce il moto al gruppo pompante tramite cinghia.

Sistema di purificazione
Il sistema Hyperfilter (post-separatore finale, prima della valvola di mantenimento pressione) tratta l'aria respirabile in conformità alla norma DIN EN 12021 quando si utilizzano cartucce filtro originali. Il separatore tra 2° e 3° stadio aumenta l'estrazione di umidità. Capacità filtrante con aria in ingresso a 20°C e 200 bar: 52.500 m³.

Quadro elettrico

• Interruttore ON/OFF con protezione motore
• Pressostato elettromeccanico che arresta il compressore alla pressione finale
• Drenaggio dei separatori interstadio e del separatore finale durante il funzionamento
• Timer per dispositivo di scarico automatico della condensa
• Avviamento a vuoto integrato (scarico automatico ad ogni spegnimento)
• Serbatoio di raccolta condensa da 5 litri (capacità utile circa 3 litri) con silenziatore per smaltimento ecologico della condensa
• Manometri interstadio per controllo pressioni di esercizio e diagnostica delle valvole

Telaio e allestimento

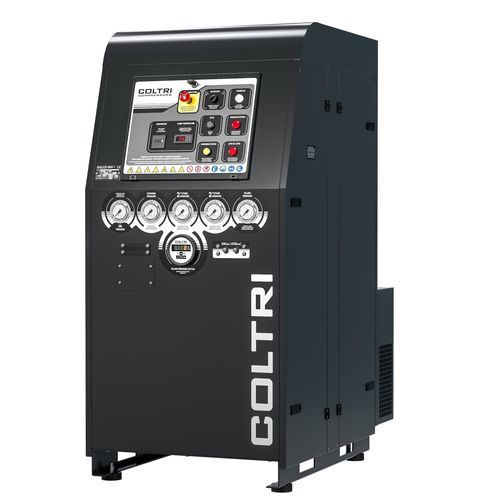

Il telaio è cabinato e insonorizzato con sviluppo verticale, studiato per ambienti che richiedono basso livello di rumorosità. Prevede scarico olio verso l’esterno, console comandi con manometri interstadio, manometro dell’olio, indicatore temperatura interna, allarmi presenza e sequenza fasi errata, allarme mancanza olio, comandi marcia/arresto e scarico manuale condensa. Realizzato in acciaio con verniciatura a polvere antigraffio, colore Nero RAL 9005.

Dotazione standard

• Doppio sistema filtrante Hyperfilter certificato PED
• Controllo del compressore e sistema di scarico automatico della condensa
• Pressostato elettronico
• Manometri controllo interstadio
• Telaio insonorizzato
• Colore telaio Nero RAL 9005

Caratteristiche / specificazioni tecniche

• Configurazione pompante: 4 stadi (2+2 in parallelo)
• Materiali principali: tubi/raccordi/dadi in AISI 316; cilindri in ghisa speciale; bielle in alluminio forgiato; albero motore in acciaio forgiato
• Sistemi di separazione e filtrazione: separatori di condensa intermedi e finale; Maxifilter a carbone attivo; Hyperfilter per purificazione dell'aria respirabile
• Sicurezza: valvole di sicurezza dopo ogni fase di compressione
• Cuscinetteria: cuscinetti a rulli per impieghi intensivi
• Quarto stadio: acciaio temperato con 6 fasce elastiche in ghisa speciale
• Capacità filtrante Hyperfilter (condizioni: aria in ingresso 20°C, 200 bar): 52.500 m³
• Serbatoio raccolta condensa: 5 litri (capacità utile ~3 litri)
• Opzioni motore: motore elettrico trifase 9 / 11 / 15 kW
• Allestimento: telaio cabinato insonorizzato, verniciatura Nero RAL 9005
