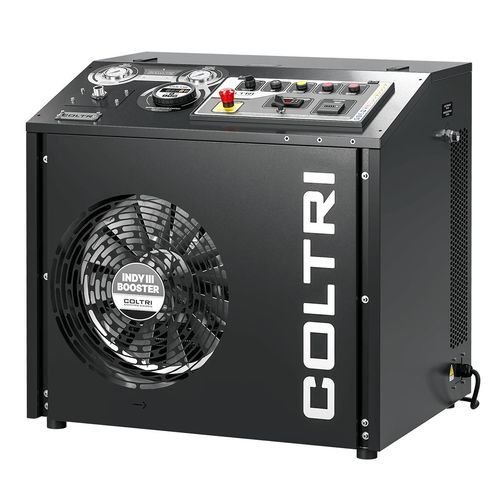

Stazione di sovrapressione a pistone Booster Indy III

alternativaa pistonedi aria compressa

Panoramica
Booster a media pressione a 3 stadi progettato per applicazioni industriali e professionali con necessità di compressione fino a 40 bar. Progettato per manutenzione agevole e funzionamento continuo, con materiali resistenti alla corrosione e lubrificazione forzata.

Gruppo pompante

• Gruppo pompante 3 stadi (40 bar)
• Monoblocco in alluminio
• Lubrificazione forzata con pompa a ingranaggi a bassa pressione
• Filtro di aspirazione: 10 µm
• Cilindri in alluminio pressofuso con rivestimento Nicasil
• Valvola di sicurezza finale
• Tubi, raccordi e dadi in acciaio inox AISI 316
• Temperatura in uscita ≈ +15 °C rispetto all’aria di raffreddamento
• Bielle in alluminio forgiato
• Albero motore in acciaio forgiato
• Valvole stadio in acciaio inox
• Cuscinetti a rulli per lavoro intensivo

Motore elettrico
Motore trifase disponibile: 7,5 kW. Il moto viene trasmesso al gruppo pompante tramite cinghia trapezoidale; la piastra porta-motore inclinabile mantiene la corretta tensione della cinghia per agevolare la manutenzione.

Quadro elettrico

• Pressostato elettronico: arresta alla pressione finale e riavvia al minimo impostato
• Interruttore ON/OFF con protezione motore
• Trasformatore
• Timer per lo scarico automatico dei condensati
• Avviamento a vuoto integrato (scarico automatico allo spegnimento)
• Serbatoio raccolta condensati: 5 L (utile ≈ 3 L) con silenziatore
• Manometri interstadio per monitorare le pressioni e la tenuta delle valvole

Telaio e manutenzione
Telaio cabinato silenziato progettato per facilitare la manutenzione. Livello e scarico dell’olio accessibili esternamente, console comandi con manometri interstadio, indicatore temperatura interna, allarme presenza e sequenza fasi errata, allarme mancanza olio, comandi marcia/arresto e scarico manuale condensati. Costruito in acciaio con verniciatura a polvere antigraffio colore Nero RAL 9005.

Dotazione standard

• Pompa olio con manometro
• Valvola di mantenimento pressione
• Sistema separazione condensati
• Scarico automatico condensati
• Arresto automatico e riavvio automatico
• Pressostato elettronico
• Colore telaio: Nero RAL 9005

Specifiche tecniche

• Tipo: Booster media pressione, 3 stadi
• Pressione massima: 40 bar
• Gruppo pompante: monoblocco alluminio 3 stadi, cilindri con rivestimento Nicasil
• Lubrificazione: forzata tramite pompa a ingranaggi bassa pressione
• Filtro aspirazione: 10 µm
• Valvole: acciaio inox
• Tubazioni/raccordi: AISI 316
• Bielle: alluminio forgiato; albero motore: acciaio forgiato
• Cuscinetti: a rulli per servizio intensivo
• Temperatura uscita: ≈ +15 °C rispetto all’aria di raffreddamento
• Motore: opzione trifase 7,5 kW
• Serbatoio condensati: 5 L (utile ≈ 3 L) con silenziatore
• Telaio: verniciatura a polvere Nero RAL 9005
