Riempitrice semiautomatica LSC

IBCper liquidi viscosiper liquidi non schiumogeni

Panoramica

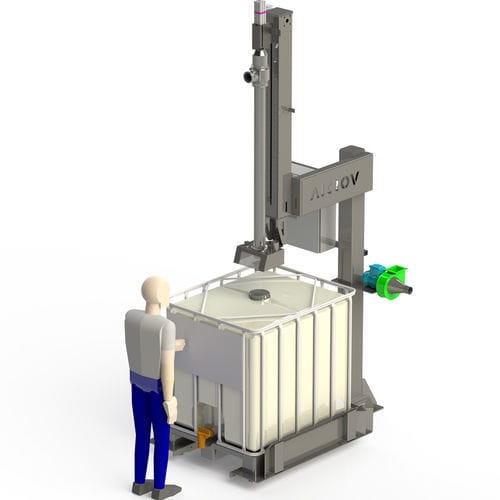

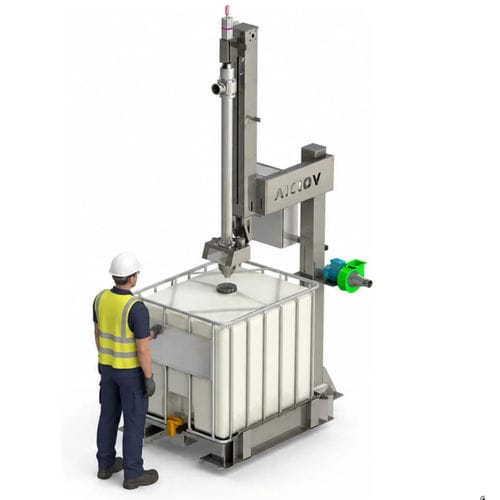

LSC è una macchina di riempimento gravimetrico semiautomatica progettata per riempire singoli IBC (tote) per peso. La pedana di pesatura a U consente l'accesso con transpallet in modo che l'apertura del container si allinei con l'ugello fisso senza riposizionamento. Adatta ai formati IBC standard (800–1.500 L). Serie Plug & Fill.

Funzionamento

• L'operatore seleziona ricetta di riempimento e peso netto obiettivo sul pannello.
• L'IBC su pallet viene posizionato sulla pedana di pesatura a U.
• All'avvio il sistema esegue la tara automaticamente e riempie fino al peso netto impostato sotto controllo gravimetrico.
• L'operatore rimuove l'IBC pieno e posiziona il successivo per il ciclo seguente.

Modalità e gruppi di riempimento
Due gruppi intercambiabili in acciaio inox sono disponibili su richiesta: gruppo sotto apertura e gruppo a immersione (corpo AISI 304 sabbiato, ugello AISI 316L standard).

• Riempimento sotto apertura — l'ugello scende dentro l'apertura e riempie da quella posizione; adatto a prodotti non schiumogeni, non infiammabili, densi o viscosi. Questo gruppo riempie solo sotto l'apertura.
• Riempimento per immersione — l'ugello raggiunge il fondo del contenitore; per prodotti schiumogeni o infiammabili. Tre strategie controllate da ricetta: risalita con il prodotto, rimanere in basso per l'intero riempimento (schiuma estrema), o eseguire la modalità sotto apertura tramite il gruppo di immersione.

Architettura della macchina
Struttura autoportante che sostiene la colonna e la testata di riempimento; l'ugello è fisso e il contenitore viene avvicinato a esso. Il terminale di pesatura è integrato nel sistema di controllo. La pedana a U permette l'ingresso delle forche senza ostacoli per allineare l'apertura con l'ugello senza regolazioni manuali.

Riempimento con gas inerte (opzionale)
Accessorio opzionale: l'ugello integra una condotta per gas inerte controllata da una valvola elettro-pneumatica nell'armadio principale. La temporizzazione del gas (prima dell'apertura, durante il riempimento, dopo il raggiungimento del peso) è configurabile per ricetta. Supporta brevi impulsi di azoto o inertizzazione con sovrapressione prima della chiusura. L'ugello è intercambiabile senza modificare la struttura della macchina.

Controllo di riempimento AiCROVFill®
AiCROVFill® è l'ecosistema software integrato per ottenere riempimenti accurati anche con prodotti critici. Funzioni principali: rilevamento disallineamento (l'ugello si ritrae in caso di resistenza), controllo del peso finale e top-up, compensazione dello spostamento della lancia sommersa, apprendimento automatico del prodotto residuo dopo la chiusura della valvola, e funzionamento basato su ricette (parametri per prodotto e formato contenitore).

Componenti industriali standard
I controlli, la pneumatica, i sensori e gli elementi di pesatura utilizzano componenti industriali di distribuzione globale; assenza di elettronica proprietaria nella catena di controllo, facilitando approvvigionamento locale dei ricambi e manutenzione da parte del personale conosciuto.

Sicurezza e conformità
Progettata e costruita in Europa con marcatura CE. Il progetto segue EN ISO 12100, EN ISO 13849-1, EN 60204-1 e EN ISO 13850. Dispositivi di sicurezza: arresto di emergenza che interrompe alimentazione elettrica e pressione pneumatica, bloccaggio passivo dell'ugello e comportamento sicuro in caso di guasto. Versioni antideflagranti e supporto per certificazioni (ATEX, IECEx, equivalenti NEC) per Zona 1/2 o Class I Division 1/2 disponibili.

Applicazioni e limiti
Destinata al riempimento di singoli IBC in formati standard, movimentati con transpallet. Non idonea per fusti, piccoli contenitori o riempimento combinato IBC/fusti senza movimentazione; altri modelli coprono questi casi.

Video e dimostrazioni
Video dimostrativi ed esempi di installazione mostrano unità LSC singole e multiple in ambienti industriali con prodotti alimentari, agrochimici e altri.

Specifiche tecniche

• Tipo: Semiautomatico, riempimento a peso (gravimetrico)
• Serie: Plug & Fill
• Contenitori: IBC, 800–1.500 L (210–400 gal)
• Portata: 20 IBC/h (1.200 L)
• Precisione di riempimento: ±0,1 % del nominale (dipende dal caso)
• Risoluzione della bilancia: ±250 g
• Riempimento con gas inerte: Accessorio opzionale
• Gruppo di riempimento: Sotto apertura o immersione (l'immersione può anche riempire sotto apertura)
• Regolazione altezza: 550 mm, servo
• Alimentazione: 240 V, 50–60 Hz, <1 kW
• Pressione aria: 6 bar (altre su richiesta)
• Temperatura ambiente: −10 °C a +45 °C
• Temperatura prodotto: 0 °C a +130 °C
• Connessione prodotto: camlock maschio 2½"
• Peso macchina: 500 kg
• Versione antideflagrante: Disponibile
