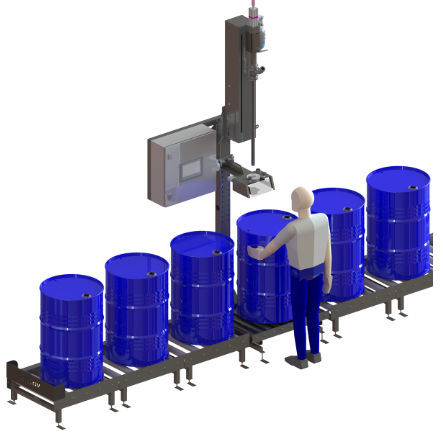

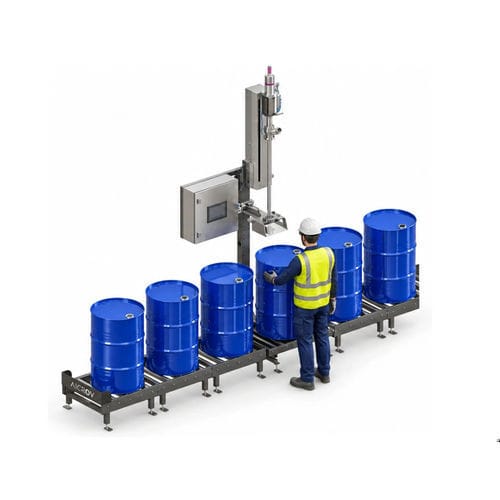

Riempitrice semiautomatica LSB

per fustiper liquidiper fusti

Panoramica
Ugello fisso; il fusto viene posizionato su una piattaforma piana con rulli liberi e ruotato fino a che il bocchettone non è sotto l'ugello. La LSB effettua il riempimento gravimetrico a peso netto di fusti e contenitori equivalenti da 30 a 250 litri. L'operatore posiziona e ruota il fusto, avvia il ciclo e il sistema effettua la tara e dosa fino al peso netto selezionato. Questo concetto elimina la necessità di un asse di posizionamento spostando il contenitore invece della testa di riempimento.

Quando scegliere la LSB

• Sì, se riempi fusti singoli (30–250 L) gestiti da un operatore e necessiti di dosaggio gravimetrico a peso netto.
• No, se i fusti restano su pallet e non vuoi scaricarli — valuta soluzioni per gestione su pallet o linee dedicate.

Funzionamento

• L'operatore seleziona la ricetta di riempimento e il peso netto sul pannello operatore.
• L'altezza di riempimento si regola al formato del contenitore senza utensili (regolazione servo).
• Il fusto vuoto viene posizionato sulla piattaforma di pesatura con rulli liberi.
• L'operatore ruota il fusto fino ad allineare il bocchettone sotto l'ugello fisso.
• All'avvio il sistema tara automaticamente e dosa fino al peso netto; il fusto pieno viene rimosso e si posiziona il successivo.

Modalità di riempimento
Sono disponibili due gruppi di riempimento: sotto bocchettone e immersione. Entrambi i gruppi sono in acciaio inox AISI 304 sabbiato; l'ugello standard è in AISI 316L; materiali alternativi disponibili per prodotti specifici.

• Riempimento sotto bocchettone — l'ugello scende leggermente dentro il bocchettone e riempie da quella posizione; adatto a prodotti non schiumogeni, non infiammabili e non esplosivi.
• Riempimento per immersione — l'ugello raggiunge il fondo del contenitore. La ricetta seleziona una delle tre modalità:
  • Salita con il prodotto: l'ugello si apre in fondo e risale con il livello del prodotto; il controllo mantiene l'ugello al livello del prodotto.
  • Dal fondo: l'ugello rimane nella posizione più bassa per tutto il riempimento (per prodotti molto schiumogeni).
  • Sotto bocchettone: l'ugello entra leggermente oltre il bocchettone e riempie da lì.

Architettura macchina
Una struttura autoportante sostiene la colonna e la testa di riempimento fissa. Il terminale di pesatura è integrato nel sistema di controllo. La piattaforma piana con rulli liberi consente di ruotare il fusto senza sollevarlo, sostituendo la testa mobile e eliminando l'asse di posizionamento.

Riempimento con gas inerte (opzionale)
È disponibile un accessorio di inertizzazione: l'ugello incorpora un passaggio per il gas e una elettrovalvola dedicata nell'armadio di controllo regola il flusso. Le fasi di inertizzazione (prima dell'apertura, durante il riempimento, dopo il raggiungimento del peso obiettivo o combinazioni) sono parametri di ricetta configurabili. L'ugello è intercambiabile senza modificare la struttura o la testa di riempimento.

AiCROVFill®
AiCROVFill® è il controllo di riempimento gravimetrico che assicura dosaggi precisi e ripetibili. Funzioni principali:

• Controllo disallineamento — se l'ugello incontra resistenza risale e attende il riallineamento dell'operatore.
• Controllo peso finale e integrazione — dopo il peso nominale il sistema osserva il peso stabilizzato e riapre se necessario per completare la dose.
• Compensazione per lancia sommersa — il controllo conosce la posizione della lancia e compensa il volume spostato per garantire il peso netto dopo l'estrazione.
• Compensazione automatica post-chiusura — il sistema apprende il flusso residuo dopo la chiusura e regola il cutoff per mantenere il peso nominale nel tempo.
• Operatività basata su ricette — parametri memorizzati per prodotto e formato contenitore per selezione rapida.

Costruita con componenti standard
La LSB utilizza componenti industriali (controlli, pneumatici, sensori, elementi di pesatura) di marche a distribuzione globale; nessuna elettronica o firmware proprietario è presente nella catena di controllo, semplificando il reperimento dei ricambi e la manutenzione.

Sicurezza e conformità
Progettata e fabbricata in Europa secondo la legislazione applicabile sulla sicurezza delle macchine; marcatura CE di base. Valutazione dei rischi secondo EN ISO 12100. Parti di controllo legate alla sicurezza secondo EN ISO 13849-1; equipaggiamento elettrico secondo EN 60204-1; arresto di emergenza secondo EN ISO 13850. Dispositivi di sicurezza:

• Arresto di emergenza — interrompe contemporaneamente alimentazione elettrica e pressione pneumatica; reset manuale.
• Blocco passivo dell'ugello — senza pressione pneumatica l'ugello non può aprirsi; perdita d'aria o alimentazione ferma la macchina con l'ugello chiuso.
• Comportamento sicuro in caso di guasto — nessun movimento residuo dell'ugello, nessun flusso di prodotto non controllato.
• Versioni antideflagranti disponibili e certificate secondo quanto richiesto in sede di installazione.

Specifiche tecniche

• Tipo: semi-automatico, riempimento per peso (gravimetrico)
• Serie: Plug & Fill
• Contenitori: fusti e equivalenti, 30–250 L
• Portata: fino a 65 fusti/ora (220 L)
• Precisione di riempimento: ca. ±0,1 % del riempimento nominale (dipende dal caso)
• Risoluzione bilancia: ±50 g
• Gruppi di riempimento: sotto bocchettone o immersione (immersione supporta anche riempimento sotto bocchettone o dal fondo)
• Regolazione altezza: 550 mm, servo
• Alimentazione: 240 V, 50–60 Hz, 0,5 kW
• Aria: 6 bar (standard)
• Temperatura di esercizio: −10 °C a +45 °C
• Temperatura prodotto: 0 °C a +130 °C
• Connessione prodotto: 1½ in male camlock
• Peso macchina: 300 kg
• Inertizzazione: accessorio opzionale
• Versione antideflagrante: disponibile
