Riempitrice semiautomatica LSG

per bottiglieper barattoli e vasettiper bidone

Panoramica
LSG riempie taniche, bottiglie e contenitori equivalenti da 1 a 30 litri per peso, uno alla volta. È una riempitrice gravimetrica semiautomatica Plug & Fill con ugello fisso, risoluzione tipica ±5 g e capacità fino a 150 contenitori/ora (per contenitore da 25 L). L'operatore posiziona il contenitore vuoto sulla piattaforma di pesatura, lo allinea sotto l'ugello e avvia il ciclo: la macchina effettua automaticamente la tara, dosa al peso netto e si arresta.

È la macchina che le serve?
Consigliata quando si riempiono singoli contenitori inferiori a 30 litri, uno alla volta, con carico e scarico manuale. Non adatta per fusti o IBC (esistono modelli per questi formati) né per impianti in linea completamente automatici ad alta produzione con più stazioni.

Funzionamento

• Selezione della ricetta di riempimento e del peso netto sul pannello operatore.
• Regolazione dell'altezza di riempimento al formato del contenitore senza attrezzi.
• Posizionare il contenitore vuoto sulla piattaforma di pesatura.
• Allineare l'apertura del contenitore con l'ugello.
• All'avvio il sistema effettua la tara automaticamente e riempie fino al peso netto.
• Rimuovere il contenitore pieno e posizionare il successivo.

Modalità di riempimento
Sono disponibili due gruppi di riempimento (selezionabili in ordine): sotto bocca o immersione. Entrambi in acciaio inossidabile (struttura AISI 304, ugello AISI 316L di serie) con materiali alternativi per prodotti impegnativi.

Riempimento sotto bocca
Tipicamente usato per prodotti non schiumogeni e non infiammabili (inclusi densi e viscosi). L'ugello scende appena all'interno del contenitore e riempie da quella posizione; questo gruppo riempie solo sotto bocca.

Riempimento per immersione
Indicato per prodotti schiumogeni o infiammabili. L'ugello scende fino al fondo del contenitore; la ricetta seleziona uno dei tre comportamenti di riempimento:

• Salita con il prodotto: l'ugello si apre al fondo e risale con l'aumentare del livello, mantenendosi sulla superficie del prodotto fino al livello superiore.
• Dal fondo: l'ugello resta nella posizione più bassa per tutto il riempimento (per prodotti estremamente schiumogeni).
• Sotto bocca: l'ugello entra appena oltre la bocca e riempie da lì (modalità equivalente al sotto bocca).

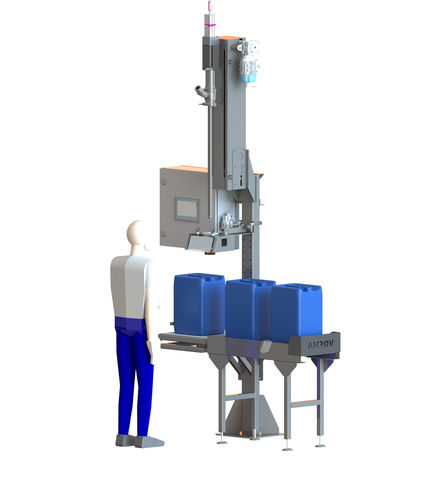

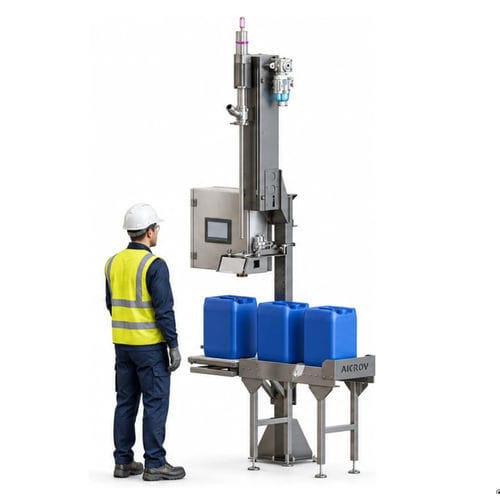

Architettura della macchina
Struttura autoportante con colonna che porta la testa di riempimento, il gruppo dosatore e l'attuazione. L'ugello rimane fisso mentre il contenitore viene posizionato sulla piattaforma piana di pesatura. Il terminale di pesatura è integrato nel controllo affinché il peso piloti direttamente il ciclo. È disponibile come accessorio un dispositivo di centraggio rapido per formati ripetitivi.

Riempimento in atmosfera inerte (opzionale)
Disponibile come accessorio per riempire sotto atmosfera inerte. L'ugello incorpora un passaggio gas pilotato da una elettrovalvola nell'armadio di controllo; tempi e fase del gas sono parametri di ricetta (prima dell'apertura, durante il riempimento, dopo il raggiungimento dell'obiettivo, o combinazioni). L'azoto è comune ma la scelta del gas dipende dal prodotto. È disponibile anche inertizzazione per sovrappressione al tappo.

AiCROVFill®
AiCROVFill® è l'ecosistema di controllo di riempimento progettato per operazioni accurate e ripetibili su prodotti impegnativi. Funzioni principali:

• Controllo del disallineamento: l'ugello ritorna in posizione alta se rileva resistenza e attende il riallineamento dell'operatore.
• Controllo peso finale e rabbocco: dopo il raggiungimento del peso nominale il sistema monitora il peso stabilizzato e riapre per completare se necessario.
• Compensazione per lancia immersa: il controllo compensa il volume spostato in modo che il peso netto sia corretto dopo l'estrazione della lancia.
• Compensazione automatica per caduta di prodotto dopo la chiusura: valore fisso o apprendimento su contenitori successivi.
• Operatività basata su ricette: parametri memorizzati per prodotto e formato per cambi ripetibili.

Componenti industriali standard
La macchina impiega componenti industriali di marche globali per controllo, pneumatica, sensori e pesatura; nessuna elettronica proprietaria nella catena di controllo. Questo semplifica il reperimento locale dei ricambi e la manutenzione.

Sicurezza e conformità
Progettata e costruita in Europa secondo la legislazione macchine europea; fornita con marcatura CE di base. Progettazione conforme a normative armonizzate (valutazione dei rischi EN ISO 12100; parti relative alla sicurezza EN ISO 13849-1; apparecchiature elettriche EN 60204-1; arresto di emergenza EN ISO 13850). Principali dispositivi di sicurezza:

• Arresto di emergenza — interrompe alimentazione elettrica e pressione pneumatiche simultaneamente; riarmo manuale.
• Blocco passivo dell'ugello — l'ugello non può aprirsi senza pressione pneumatica; perdita d'aria o alimentazione ferma la macchina con l'ugello chiuso.
• Comportamento sicuro in caso di guasto — assenza di movimenti residui o flusso di prodotto.
• Versioni per atmosfere esplosive (ATEX, IECEx, NEC) disponibili secondo le certificazioni richieste.

Specifiche tecniche

• Tipo: Semiautomatica, riempimento gravimetrico
• Serie: Plug & Fill
• Contenitori: Taniche, bottiglie e equivalenti, 1 a 30 litri
• Produzione: fino a 150 contenitori/ora (25 L)
• Precisione di riempimento: ±0,1 % del peso nominale (da confermare)
• Risoluzione bilancia: ±5 g
• Inertizzazione: disponibile come accessorio
• Gruppo di riempimento: sotto bocca o immersione (l'immersione consente anche riempimento sotto bocca o dal fondo secondo ricetta)
• Regolazione altezza: 550 mm, servo
• Alimentazione: 240 V, 50–60 Hz, 0,5 kW
• Pressione aria: 6 bar (altre pressioni su richiesta)
• Temperatura di lavoro: −10 °C a +45 °C
• Temperatura prodotto: 0 °C a +130 °C
• Connessione prodotto: Camlock maschio 1½"
• Peso macchina: 300 kg
• Esecuzione per atmosfere esplosive: disponibile
