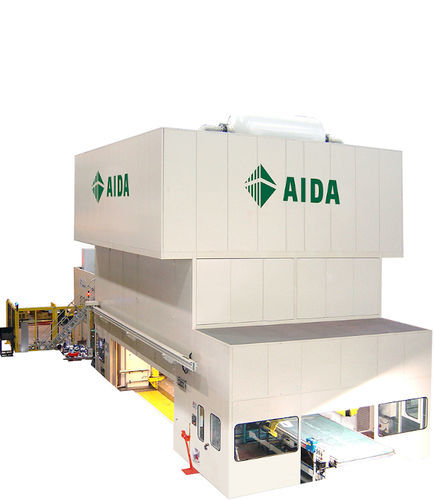

Pressa a motore DSF-PE2 eries

elettricaelettronicaper lamiera

Prodotto
Le presse progressive servo DSF-PE2 Series sono presse 2 punti a struttura straightside progettate per lo stampaggio dei metalli, con capacità da 4000 kN a 12500 kN. Il telaio utilizza costruzione con tie-rod e componenti verificati con FEM per limitare la flessione sotto carico a meno di 0,1 mm/m. Tutti i componenti strutturali sono in piastre di acciaio controllate e alleviate termicamente dopo la saldatura.

Azionamento e controllo
Dotate dei motori servo proprietari AIDA ad alto torque e bassa velocità, progettati per il lavoro in pressa. Il pacchetto servo AIDA consente la regolazione accurata del moto del carrello e della corsa in funzione dell’altezza del pezzo e il controllo fine della velocità d’impatto sul materiale per aumentare produttività, vita utile degli stampi e ridurre manutenzione.

Caratteristiche principali

• Corsa, velocità e dwell completamente programmabili per ottimizzare ogni stampo
• Memoria per 500 ricette lavoro per set-up ripetibili
• Funzione Teach per ridurre errori di inserimento operatore
• Codificatori doppi ridondanti per maggiore sicurezza
• PLS a 16 canali per la sicurezza
• Monitor di tonnellaggio integrato
• Integrazione di terze parti con schermate delle apparecchiature ausiliarie visualizzate sull’OIT della pressa

Specifiche principali (tabella)
Model | DSF-PE2-4000 | DSF-PE2-6300 | DSF-PE2-8000 | DSF-PE2-10000 | DSF-PE2-12500
Capacity (kN) | 4000 | 6300 | 8000 | 10000 | 12500
Slide Stroke (single reduction) (mm) | 350 | 400 | 500 | – | –
Slide Stroke (double reduction) (mm) | – | 450 | 500 | 600 | 600
Slide and bolster length (mm) | 2500-3050-3650 | 3050-3650-4250 | 3650-4000-4600 | 4500 | 4500
Slide and bolster width (mm) | 1500 | 1700 | 1800 | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2350 | 2350
Shut height (mm) | 600-650-700-750 | 700-750-800-850 | 750-800-850-900 | 750-800-850-900 | 750-800-850-900
Slide adjustment (mm) | 250 | 300 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 3÷89 | 3÷80 | 3÷70 | – | –
Press speed in pendulum mode (double reduction) (min⁻¹) | – | 3÷55 | 3÷60 | 3÷47 | 3÷47

Caratteristiche / specifiche tecniche

• Gamma di capacità: 4000 kN – 12500 kN
• Telaio: straightside, costruzione a tiranti; componenti verificati FEM
• Flessione sotto carico progettata < 0,1 mm/m
• Materiali: piastre d’acciaio controllate, alleviate termicamente dopo saldatura
• Servo: motori AIDA proprietari ad alto torque e bassa velocità
• Controllo: corsa, velocità e dwell programmabili; 500 ricette; funzione Teach; codificatori doppi ridondanti
• Sicurezza e monitoraggio: PLS a 16 canali; monitor tonnellaggio integrato
• Integrazione: apparecchiature ausiliarie di terze parti visualizzate sull’OIT della pressa
• Modelli disponibili: DSF-PE2-4000, DSF-PE2-6300, DSF-PE2-8000, DSF-PE2-10000, DSF-PE2-12500
