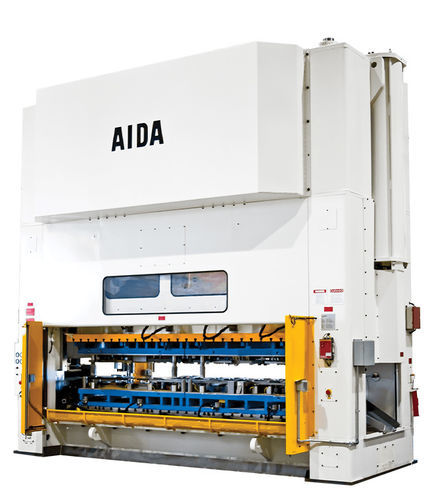

Pressa meccanica MCX-S2 Series

di stampaggioper lamieraa doppio montante

Descrizione
Le MCX-S2 sono presse meccaniche a montanti dritti con costruzione a tiranti, progettate per l'imbutitura e la formatura di precisione. I componenti del telaio sono verificati con analisi FEM e realizzati in lamiere d'acciaio controllate, con trattamento termico dopo saldatura per limitare la deformazione sotto carico a meno di 0,1 mm/m, riducendo l'allungamento e migliorando la precisione di stampaggio.

Trasmissione e configurazione
Le presse MCX-S2 includono un sistema frizione-freno ad attrito aria ad alte prestazioni e un volano montato su manicotto con possibilità di azionamento a energia media o alta. Le configurazioni prevedono trasmissione ad ingranaggi eccentrici singoli o doppi. Sono disponibili diverse lunghezze di corsa, opzioni di altezza matrice e guide a rulli a gioco zero per applicazioni progressive e transfer.

Caratteristiche

• Progettate per applicazioni con stampi progressivi e transfer e per carichi eccentrici.
• Telaio ad elevata rigidità, costruzione a tiranti, ingranaggi contro-rotanti e guide a rulli.
• Cilindri di controbilanciamento autocontenuti che riducono l'usura dei packing, abbassano la manutenzione ed eliminano la necessità di serbatoi d'aria di accumulo.
• Guida del carrello a 8 punti mediante rulli per un movimento preciso.
• Dotate di AIDA Hydraulic Overload Protection (HOLP), sistema idraulico di protezione da sovraccarico ad alto flusso e risposta molto rapida.

Specifiche principali
Model | MCX-S2-4000 | MCX-S2-6300 | MCX-S2-8000
Capacity (kN) | 4000 | 6300 | 8000
Slide Stroke (single reduction) (mm) | 250-300-350 | 350-400 | 400-450-500
Slide Stroke (double reduction) (mm) | – | 400-450 | 400-450-500
Slide and bolster length (mm) | 2500-3050-3650 | 3050-3650-4250 | 3650-4000-4600
Slide and bolster width (mm) | 1500 | 1500 | 1800
Side window opening (mm) | 1100 | 1250 | 1400
Shut height (mm) | 600-650-700-750 | 700-750-800-850 | 750-800-850-900
Slide adjustment (mm) | 250 | 300 | 300
Press speed in pendulum mode (single reduction) (min-1) | 20÷60 | 20÷60 | 20÷50
Press speed in pendulum mode (double reduction) (min-1) | – | 10÷30 | 12÷30

Specifiche tecniche

• Nome serie: MCX-S2 Series
• Tipo: presse meccaniche a montanti dritti, costruzione a tiranti
• Gamma capacità: 4000 kN a 8000 kN
• Telaio: componenti verificati FEM, lamiere d'acciaio controllate, distensione termica dopo saldatura
• Trasmissione e frizione: frizione-freno aria-attrito; volano montato su manicotto; azionamento opzionale media o alta energia
• Opzioni di azionamento: ingranaggi eccentrici singoli o doppi
• Guida del carro: guide a rulli senza gioco; guida a 8 punti
• Controbilanciamento: cilindri autocontenuti per ridurre usura e senza necessità di serbatoi d'aria
• Protezione sovraccarico: AIDA Hydraulic Overload Protection (HOLP)
• Varianti disponibili in corsa, dimensioni bolster, altezze di chiusura e velocità secondo il modello (vedi Specifiche principali)
