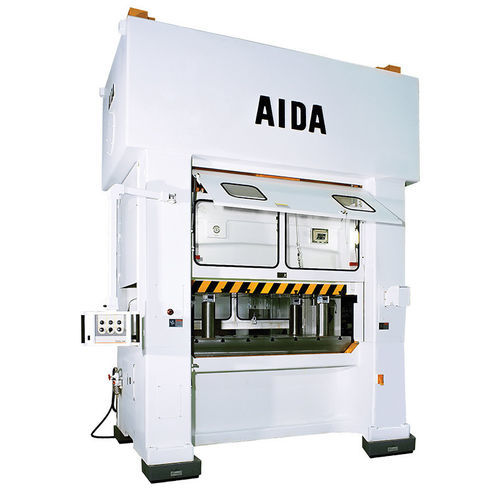

Pressa meccanica PMX-L2 series

di formaturadi stampaggioper lamiera

Presentazione
La serie PMX-L2 comprende presse meccaniche 2 punti a montanti dritti con link-motion, progettate per operazioni con stampi progressivi. Il telaio a tiranti con connessioni ampie e lunghe guide del carrello, unitamente ad alberi eccentrici forgiati e cuscinetti a gioco minimo, riduce vibrazioni e rumore, preserva la precisione nel tempo e supporta stampi progressivi di grande massa. Il drive centrale del link-motion limita la torsione degli alberi eccentrici e aumenta il tempo in zona di formatura per ottimizzare il flusso del materiale e la qualità del pezzo.

Caratteristiche chiave

• Costruzione meccanica 2 punti montanti dritti con link-motion per stampi progressivi
• Telaio rigido a tiranti con ampio interasse e lunghe guide per bassa flessione
• Alberi eccentrici forgiati con azionamento centrale per limitare il torsione
• Cuscinetti a giochi minimi per ridurre rumore e mantenere precisione
• Bilanciamento dinamico del carrello e dello stampo superiore per funzionamento ad alta velocità
• Varianti di capacità progettate per sopportare carichi eccentrici e stampaggio pesante

Specifiche principali (sintesi)
Modelli: PMX-L2-2000 (varianti 1,2); PMX-L2-3000 (varianti 1,2,3); PMX-L2-4000 (varianti 1,2); PMX-L2-5000 (varianti 1,2); PMX-L2-6000 (variante 1).
Capacità (kN): 2000; 3000; 4000; 5000; 6000.
Corsa (mm): 200 (modelli 2000–4000); 300 (PMX-L2-5000); 250 (varianti PMX-L2-6000).
Cicli al minuto (min⁻¹) [intervalli standard]: 20–40; 15–30; 15–20 (varia per modello/variante).
Cicli al minuto (min⁻¹) [intervalli alternativi]: 50–120; 40–100; 30–80; 30–60; 30–70 (dipende dal modello).
Altezza stampo (mm): 475–750 a seconda di modello/variante.
Area del carrello (L/R x F/B, mm): esempi 1550×830; 1850×880; 2150×1000; 2450×1200; 2450×1250 (varia per modello/variante).
Area del piano (L/R x F/B, mm): esempi 1550×950; 1850×950; 2150×1000; 2450×1200; 2450×1400 (varia per modello/variante).
Massimo peso stampo superiore (kg): esempi 1000; 1500; 3000 (dipende da modello/variante).
Apertura laterale (mm): esempi 850×375; 900×450; 1020×450; 1220×450; 1270×650 (varia per modello/variante).

Specifiche tecniche

• Tipo di pressa: presse meccaniche 2 punti con link-motion per stampi progressivi
• Telaio: struttura a tiranti ad alta rigidità, simmetrica, a bassa flessione
• Alberi: alberi eccentrici forgiati, drive centrale, bilanciamento dinamico carrello/stampo superiore
• Cuscinetti: giochi minimi per precisione a lungo termine e riduzione del rumore
• Produttività: il link-motion aumenta il tempo in zona di formatura per massimizzare il flusso del materiale e la qualità dei pezzi
• Gamma di capacità: standard 2000–6000 kN, serie disponibile fino a 16000 kN
• Gestione stampi: dimensioni carrello/piano dimensionate per modello; consultare la variante per le dimensioni esatte
