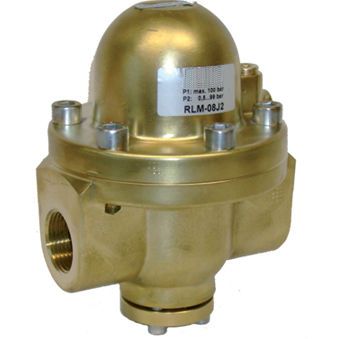

Il regolatore di pressione pilota/booster regola la pressione di uscita attraverso un segnale di pressione nel rapporto di 1 a 1. Funzionando come regolatore di pressione, la pressione pilota può essere indotta internamente dalla pressione di ingresso o esternamente. La camera a cupola è chiusa da una valvola a spillo. Funzionando come booster di volume la cupola è controllata da un regolatore di pressione proporzionale o da un regolatore di pressione pilota.
Media
aria compressa, gas non corrosivi o liquidi
Pressione di alimentazione
max. 25 bar per RL-0.J1, max. 100 bar per RL-0.J2, max. 40 bar per l'ossigeno, max. 1.5 bar per l'acetilene
Pressione pilota
max. 24 bar per RL-0.J1, max. 99 bar per RL-0.J2, porta pilota G1/4
Precisione
alla variazione di pressione di alimentazione di 10 bar : 0,1 bar di riduzione della pressione
alla variazione di temperatura di 3 °C / K:1 % della pressione di deflazione alla pressione pilota Internai
Consumo d'aria
senza bieed costante
Funzione di alleggerimento non alleggerimento
Porta del manometro
non disponibile
Posizione di montaggio qualsiasi, dôme preferibilmente montato su
Gamma Température
-20 °C a 100 °C / -4 °F a 212 °F per FKM,
-40 °C fino a 130 #C / -40 °F fino a 266 °F per EPDM
Materiale
Corpo: ottone o acciaio inossidabile 1.4571
Valvola interna: ottone o acciaio inossidabile 1.4571
Elastomero: FKM, opzionalmente EPDM
---
