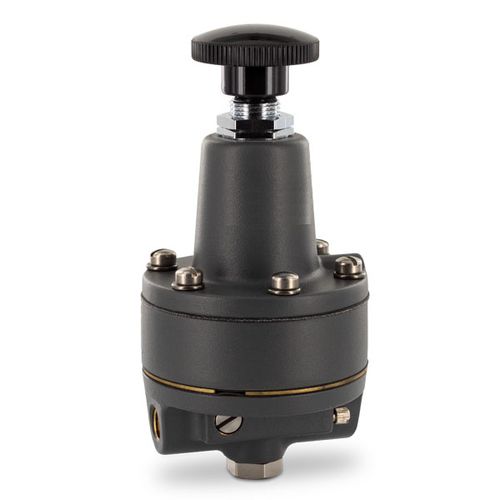

Regolatore di pressione per aria R40

per gas neutroa mollamultistadio

Descrizione Regolatore di pressione di precisione a due fasi, altamente sensibile, che lavora secondo il principio del flapper-nozzle. Costruzione solida per un funzionamento a bassa manutenzione con aria compressa o gas non corrosivi. Versione booster: Nella versione opzione A il regolatore può essere controllato anche con pressione di pilotaggio fino a 7 bar oltre alla regolazione a molla di campo. In questo modo il regolatore diventa un booster di volume con doppio loop, spostamento parallelo del punto zero Pressione di alimentazione: minima: 0.3 bar sopra la pressione di uscita massimo: vedi grafico Consumo d'aria: Spurgo costante solo quando il flusso è in circolazione. Maggiore è la differenza tra la pressione di alimentazione e quella di uscita, maggiore è il consumo d'aria, ad es. 9 bar in entrata e 7 bar in uscita con conseguente consumo d'aria di 3 l/min. Scarico: 50 l/min alla pressione di uscita di 1,7 bar e 20 mbar di sovrapressione alla pressione di uscita Stabilità di pressione: perdita di carico di 10 mbar al variare della portata da "0" a "max". Precisione di impostazione: < 0,03 % di pressione in uscita. Dieci giri del pomello di regolazione per l'impostazione dell'intero campo di regolazione. Attacco del manometro: 1⁄4˝ NPT su entrambi i lati, tappi a vite in dotazione Posizione di montaggio : qualsiasi Intervallo di temperatura: Pressione di esercizio = da -4 °C a 80 °C / da 25 °F a 176 °F Temperatura di stoccaggio= da -20 °C a 100 °C / da -4 °F a 212 °F Sensibilità alla temperatura: 1 % di deviazione della pressione al cambio di temperatura di 30 °C Materiale a contatto con il fluido: ottone, acciaio inossidabile, neoprene, alluminio e zinco
