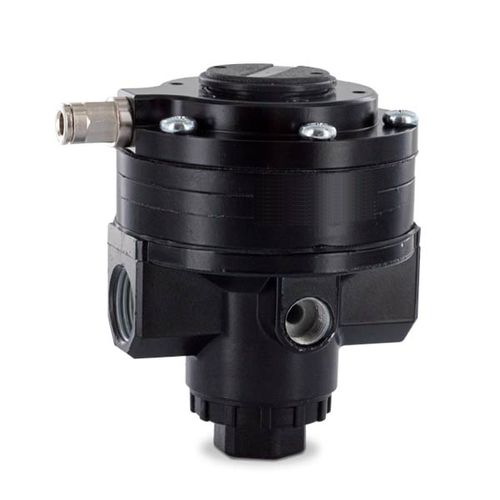

Regolatore di pressione per aria compressa R03J

per gas neutrodifferenzialemonostadio

Booster di volume pilotato con polarizzazione positiva, progettato per fornire una pressione in uscita pari alla pressione del segnale più una costante di molla regolabile e preimpostata. Con caratteristiche di flusso in avanti e indietro molto elevate ed eccellente sensibilità. Una tipica applicazione è il bilanciamento o la regolazione della pressione nei serbatoi. Fluidi: aria compressa senza olio e 5 µm di aria compressa filtrata o gas non corrosivi Pressione di alimentazione: max. 16 bar Rapporto: 1:1 Pressione pilota: max. 10 bar, quindi più bassa in caso di impostazione manuale della pre-pressione, porta pilota G1/8 Precisione: alla variazione della pressione di alimentazione da 2 bar a 7 bar = < 6 mbar di deviazione della pressione con variazione di portata da 0 l/min a 20 l/min = < 20 mbar di deviazione della pressione sensibilità di risposta = < 2 mbar Consumo d'aria: 1.5 l/min a P1= 5 bar, 2 l/min a P1= 7 bar, 4 l/min a P1= 10 bar, < 1% della portata volumetrica Funzione di alleggerimento: alleggerimento Capacità di scarico: 700 l/min con uscita a 6 bar e sovrapressione di 0,35 bar sopra il setpoint Porta del misuratore: G1/4 su entrambi i lati del corpo, un tappo a vite in dotazione Posizione di montaggio: qualsiasi Intervallo di temperatura: 0 °C a 60 °C / 32 °F a 140 °F, per aria compressa opportunamente condizionata fino a -30 °C / -22 °F Corpo: zinco pressofuso Elastomero: NBR/Buna-N
