Descrizione

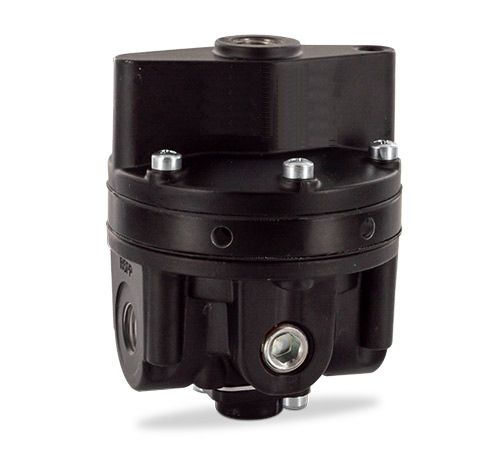

L'amplificatore di volume amplifica il volume con un rapporto di 1 a 1 tra la pressione di pilotaggio e la pressione di uscita. La pressione pilota non ha uno spurgo costante e mostra la stessa funzione di una molla in un regolatore comune. Generazione di contropressione sul diaframma.
Media
aria compressa o gas non corrosivi
Pressione di alimentazione
max. 17 bar
Pressione pilota
max. 10 bar con rapporto 1:1. 5 bar a 1:2, - 3,3 bar a 1:3, - 2,5 bar a 1:4, - 1,7 bar a 1:6 Porta pilota G1/4
Precisione
alla variazione di pressione di alimentazione di 7 bar: < 7 mbar di riduzione della pressione
errore di trasmissione: - 1% dal rapporto 1:1 a 1:3. 2% a trasmissione maggiore o inversa
sensibilità di risposta: - 1 mbar a 1:1, 2 mbar a 12, 3 mbar a 1:3 e alla trasmissione inversa
Consumo d'aria
max. 3 l/min, soggetto a pressione in uscita - Alleggerimento della funzione di scarico
Capacità di soccorso
310 l/min con uscita a 1,5 bar e sovrapressione di 0,35 bar sopra il setpoint
Porta del misuratore
G1/4 su entrambi i lati del corpo. tappi a vite in dotazione
Posizione di montaggio qualsiasi
Gamma Température
0 °C fino a 80 °C / 32 °F fino a 176 °F, NBR, per aria compressa opportunamente condizionata fino a -40 °C / -40 °F
0 °C a 90 °C / 32 °F a 194 °F, FKM. per aria compressa opportunamente condizionata fino a -40 °C / -40 °F
Materiale
Corpo:alluminio pressofuso - Elastomero: NBR/Buna-N. opzionale FKM
Valvola interna: ottone e acciaio zincato
---
