Descrizione

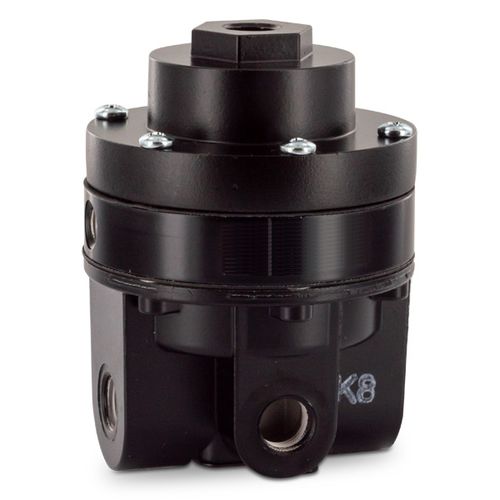

Il booster di volume con rapporto di trasmissione amplifica la pressione di uscita con un rapporto da 1:1 fino a 1:6 con una pressione pilota pneumatica, che non ha uno spurgo costante. Tale pressione di segnale ha la stessa funzione di una molla in un regolatore comune: generare una contropressione sulla membrana. Questa forza è compensata dalla pressione di uscita sul lato inferiore della membrana. Il rapporto tra la pressione di pilotaggio e la pressione di uscita dipende dalle dimensioni dei diaframmi di funzionamento.
Media
aria compressa o gas non corrosivi
Pressione di alimentazione max. 17 bar
Pressione pilota
max. 10 bar in rapporto 1:1, 5 bar in rapporto 1:2, - 3,3 bar in rapporto 1:3, - 1,7 bar in rapporto 1:6, porta pilota G1/4
Precisione
alla variazione di alimentazione di 3,5 bar: < 7mbar1:1,< 10 mbar a 1:2, < 21 mbar a 1:3, < 41mbar a 1:6
sensibilità di risposta: - < 2 mbar 1:1, < - 3 mbar a 1:2, < 17 mbar a 1:3, < 23 mbar a 1:6
Consumo d'aria
max. 3 l/min. soggetto a pressione in uscita
Funzione di alleggerimento
alleggerendo
Capacità di soccorso
170 l/min con uscita a 1,5 bar e sovrapressione di 0,7 bar sopra il valore nominale
Porta del misuratore
su entrambi i lati del corpo. filettatura uguale alla filettatura del regolatore - Posizione di montaggio qualsiasi
Gamma Température
0 °C fino a 70 °C / 32 °F fino a 158 °F, per aria compressa opportunamente condizionata fino a -40 °C / -40 °F
Materiale
Corpo: Elastomero pressofuso di zinco: NBR/Buna-N Valvola interna: ottone e acciaio inossidabile
---
