Descrizione

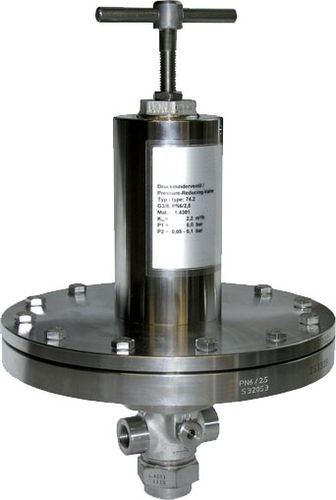

Regolatore di pressione a membrana completamente in acciaio inossidabile per una pressione di uscita molto bassa, indipendente dalla pressione di ingresso.
Nota:
Si raccomanda di selezionare un diametro di uscita almeno una volta più grande del diametro della valvola principale.
Posizione di montaggio: con gabbia a molla verso il basso con campo di pressione < 100 mbar.
Media: aria compressa o gas
Pressione di alimentazione:
max. 25 bar a R74-02 fino a -A8,
max. 16 bar a R74-08/16
Regolazione: con impugnatura a T con controdado
Funzione di alleggerimento: non alleggerimento
Porta del misuratore: G1/4 su entrambi i lati del corpo
Posizione di montaggio: gabbia a molla verso il basso
Intervallo di temperatura: 0 °C fino a 140 °C / 32 °F fino a 284 °F, per EPDM, vaporizzabile
Materiale
Corpo: acciaio inossidabile 1.4301, opzionale 1.4435
Gabbia a molla: acciaio inossidabile 1.4301
Diaframma: EPDM
Sigilli: EPDM
O-ring: EPDM
Versione per farmacia e per alimenti:
Descrizione:
La versione standard per farmacia (opzione P) è completamente in acciaio inossidabile, indipendente
di pressione in ingresso, sigillato a consumo zero, con EPDM e vaporizzabile fino a 140 °C / 284 °F. Media
le parti a contatto hanno una rugosità di Ra < 2,6 µm.
Opzioni speciali: Aggiungere la lettera appropriata al numero d'ordine:
Superficie esterna:
Corpo valvola: FA elettrolucidato, FC a grani di vetro pallinato
Valvola in tutto: FB elettrolucidato FB, FD smerigliato FD, Ra 1,2 µm FE rettificato/lucidato Ra 1,2 µm FE
Superficie interna:
Corpo valvola: Ra < 2,0 µm di perle di vetro pallinate GA
Parti a contatto con i media:
Ra < 1,6 µm GB,
Ra < 0,8 µm GC,
Ra < 0,5 µm GD
Connessione:
Flangia asettica secondo DIN 11864-2 F(AS), secondo APV F(APV)
Flangia secondo DIN 2633 (PN 16) F, secondo ANSI B16.5 150 lbs F150lbs
Attacco filettato secondo DIN 11851 GA
Raccordo a morsetto secondo DIN 32676 CL
---
