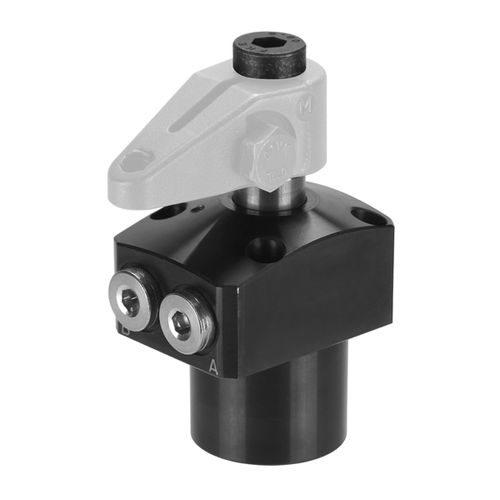

Dispositivi di serraggio idraulico 6941KP

rotante

Alloggiamento cilindro in alluminio ad alta resistenza anodizzato rosso. Stelo del pistone temprato e cromato. Raschiatore sullo stelo del pistone. Valvola a farfalla integrata, regolabile. Staffa di bloccaggio esclusa, da ordinare separatamente. Alimentazione dell'olio tramite raccordo filettato o canale dell'olio nel corpo del attrezzatura. Il cilindro a staffa rotante viene impiegato nelle attrezzature di bloccaggio, in cui in particolare i pezzi devono essere inseriti liberamente e dall'alto. Con staffe di bloccaggio speciali (su richiesta) possono essere bloccati anche pezzi di geometria complessa. Il basculamento viene effettuato tramite una guida sferica. I cilindri a staffa rotante possono essere azionati mediante i collegamenti a tubo oppure tramite i canali posti in posizione frontale. In entrambi i casi, utilizzare le guarnizioni O-ring fornite per tenuta ermetica. La superficie della flangia sul attrezzatura del cliente deve presentare, nella zona degli O-ring, una ruvidezza superficiale Rz inferiore/uguale a 6,3 µm. La corsa del pistone è guidata, pertanto rispettare la portata Q max. Rispettare assolutamente la lunghezza e il peso della staffa di bloccaggio. Durante il montaggio delle staffe non devono crearsi sollecitazioni sul pistone. Nella messa in funzione verificare che la ventilazione funzioni perfettamente. Attenzione: Durante l'utilizzo della valvola a farfalla, tenere presente i possibili rapporti di pressione! Temperatura d'esercizio: 0° - 70° C, angoli di oscillazione: 90° ±3°, precisione di ripetizione della posizione di bloccaggio ±0,5°.
