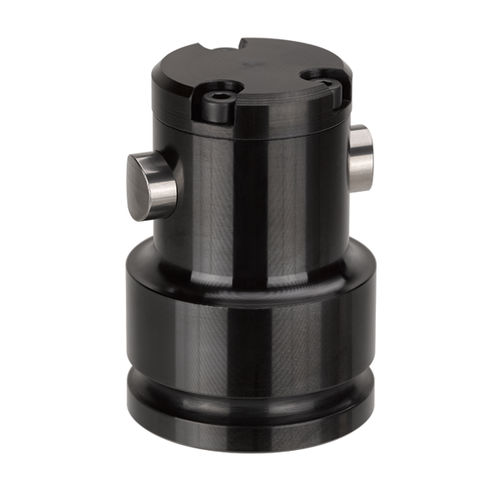

Cilindro idraulico 6974 series

a doppio effettodi bloccaggio

Ganasce di centratura MINI con due punti di serraggio a doppio effetto, pressione di esercizio max. 250 bar, pressione d'esercizio min. 10 bar. Ganasce di centratura a doppio effetto con due punti di serraggio. Tutti i componenti in acciaio da bonifica e da nitrurazione di alta qualità. Alimentazione dell'olio tramite canale dell'olio nel corpo del attrezzatura. Per la centratura ed il bloccaggio di pezzi con fori di fusione o lavorati, passaggi e scanalature. Elemento diretto per l'avvitamento sui corpi dei attrezzature, tenuta ermetica tramite O-Ring. Fissaggio delle ganasce di centratura dal basso, l'alimentazione dell'olio avviene tramite canali forati nel corpo del attrezzatura. Con il fissaggio delle ganasce di centratura dall'alto e l'alimentazione dell'olio tramite canali forati nel corpo del attrezzatura è necessaria la piastra di collegamento per l'attacco O-ring. Con il fissaggio delle ganasce di centratura dall'alto e l'alimentazione dell'olio tramite tubazione è necessaria la piastra di collegamento per l'attacco della tubazione. Nota: Grazie alla combinazione di elementi a 2 e 3 punti possono essere evitati stati di sollecitazione. Non adatto per il montaggio su torni. Su richiesta: Ulteriori dimensioni disponibili a richiesta.
