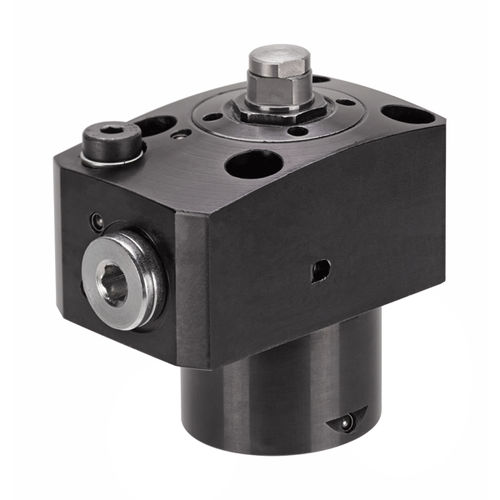

Cilindro idraulico 6944KH
in acciaiodi bloccaggiocon flangia

cilindro idraulico
cilindro idraulico
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
idraulico
Materiale
in acciaio
Applicazioni
di bloccaggio
Altre caratteristiche
con flangia
Corsa

Min.: 6,5 mm
(0,256 in)

Max.: 10 mm
(0,394 in)

Forza

Min.: 3 kN

Max.: 10 kN

Coppia

Min.: 5,4 Nm
(3,983 ft.lb)

Max.: 30 Nm
(22,127 ft.lb)

Descrizione

Corpo principale in acciaio bonificato e brunito. Perni di sostegno con filettatura interna, temprati e rettificati. Raschiatore contro sporco e acqua di raffreddamento. Alimentazione dell'olio tramite raccordo filettato o canale dell'olio nel corpo del dispositivo. Gli elementi di supporto vengono impiegate come punti di appoggio addizionale, onde evitarela piegatura e la vibrazione dei pezzi. grande resistenza al carico degli elementi con altezza ridotta. Pressione dell'olio: il pistone è inserito in posizione base. Dopo l'alimentazione di pressione, il perno di sostegno si muove con una bassa forza elastica verso il pezzo inserito. La forza di incidenza della molla dipende dalla corsa del perno. Se la pressione dell'olio sale, il perno di sostegno viene bloccato idraulicamente. Da sbloccato il perno ritorna nuovamente nella posizione base. Un carico verticale molto elevato garantisce una qualità di lavorazione ottimale. Il perno di sostegno dev'essere protetto contro la penetrazione di sporco e spruzzi d'acqua tramite una vite di pressione. Nella messa in funzione verificare che la ventilazione del sistema idraulico funzioni perfettamente. In caso di inosservanza l'elemento di bloccaggio può danneggiarsi irreparabilmente a causa dell'effetto diesel presentatosi. Il foro di sfiato deve essere collegato. Attraverso di esso non deve essere aspirato alcun refrigerante. Per poter registrare le forze di lavoro, si dovrebbe accordare il carico verticale con la forza di bloccaggio. In linea di principio il carico verticale dovrebbe essere doppio rispetto alla forza di bloccaggio.
