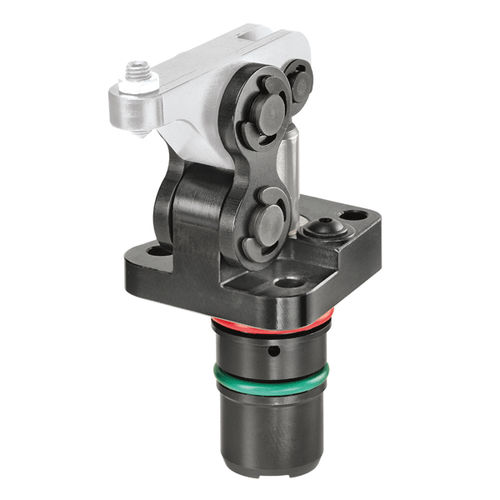

Brida di serraggio idraulica articolata a doppio effetto 6959C

Cilindro idraulico come cartuccia a innesto. Fissaggio della testa con 4 viti a testa cilindrica (resistenza min. 10.9), in dotazione. Tutti componenti singoli in acciaio da bonifica, bonificato e brunito. Stelo del pistone e perno snodato in acciaio da bonifica, bonificati e nitrurati. Raschiastelo aggiuntivo in bronzo per la protezione dello stelo del pistone. Il volume di fornitura include perno snodato e linguette ma non leva di bloccaggio. Alimentazione dell'olio tramite canale dell'olio nel corpo del attrezzatura. L'attrezzo di bloccaggio a doppio effetto si adatta molto bene al bloccaggio in cavità. Dimensioni piccole. Distanza minore nella disposizione in serie. Sostituzione rapida della leva di bloccaggio nel montaggio dell'attrezzo di bloccaggio. L'asse mediano della leva di bloccaggio e punto di spinta sul pezzo si trovano in Z sempre su un solo livello. In questo modo non sono possibili movimenti relativi sul pezzo. Il cilindro premontato è graduato. Gli anelli O-ring radiali non possono quindi essere danneggiati durante il montaggio o lo smontaggio nei canali trasversali. Nelle leve standard il rapporto tra B e C è tra 1 e 1,5. Nell'esecuzione della leva grezza sono consentite modifiche per aumentare la forza di bloccaggio F1 solo in casi eccezionali.
