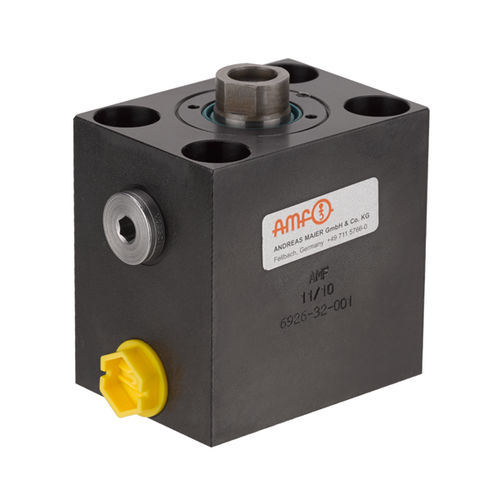

Corpo del cilindro in acciaio brunito. Pistone e stelo del pistone temprato e rettificato. Raschiatore sullo stelo del pistone. Stelo del pistone con filettatura interna. Alimentazione dell'olio tramite raccordo filettato.
Montaggio universale a attrezzature tramite fori di fissaggio. Ogni misura di cilindro è disponibile con una corsa breve o una lunga.
Nei cilindri a semplice effetto c'è pericolo di aspirazione di liquidi. Qui l'aerazione dev'essere posata attraverso una linea di collegamento in una zona pulita e protetta. Con pressioni di esercizio superiori a 160 bar i cilindri devono essere sostenuti sul fondo del cilindro. Per il fissaggio si devono utilizzare viti della classe di resistenza 12.9.
Misure non tollerate secondo DIN ISO 2768 centrale.
Su richiesta:
Ulteriori dimensioni sono disponibili a richiesta.
