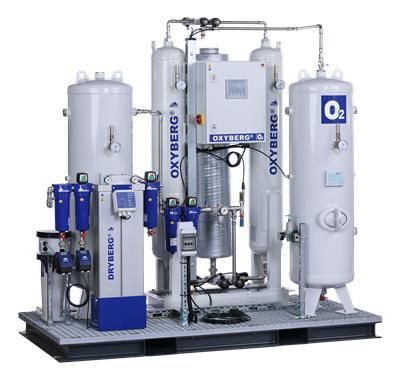

Generatore di ossigeno ad alta concentrazione OXYBERG®

asciuttoper impianto a biogasindustriale

Riepilogo
Pacchetti SKID OXYBERG® prefabbricati per la produzione di ossigeno in loco. I sistemi integrano generazione di ossigeno PSA, trattamento dell'aria compressa, deposito tampone, monitoraggio, tubazioni e cablaggio elettrico su un telaio metallico comune per agevolare installazione e messa in servizio.

Contenuto tipico del pacchetto

• Generatore di ossigeno OXYBERG® PSA (a seconda del modello)
• Sensori di purezza e pressione dell'ossigeno
• Trattamento dell'aria compressa: filtrazione, separatore d'acqua, essiccatore ad adsorbimento
• Serbatoio dell'aria e serbatoi tampone per ossigeno (volumi in base al modello)
• Vasi per ossigeno e accessori
• Tubazioni e cablaggio elettrico preinstallati sul telaio
• Documentazione: layout di assemblaggio, P&ID/R&I, descrizione dell'impianto, elenco dei carichi elettrici, manuale O&M, elenco ricambi, schemi elettrici e morsettiere, evidenze materiali
• Compressore d'aria integrato opzionale o configurazione per alimentazione aria esterna

Come funziona il sistema su skid

• Preparazione dell'aria compressa: l'aria ambiente viene compressa, essiccata e filtrata
• Generazione di ossigeno PSA: il setaccio molecolare separa l'azoto generando ossigeno arricchito
• Stoccaggio tampone dell'ossigeno: l'ossigeno prodotto viene raccolto e stabilizzato nei serbatoi
• Fornitura controllata: il monitoraggio mantiene la purezza e la pressione di erogazione

Caratteristiche di progetto e vantaggi

• Controllo di processo con PLC e HMI Siemens
• Monitoraggio continuo di purezza e pressione dell'ossigeno
• Essiccatore ad adsorbimento e filtrazione dell'aria integrati
• Tubazioni e cablaggio preinstallati per integrazione accelerata in cantiere
• Progettato per funzionamento continuativo
• Opzioni per booster, stoccaggio ad alta pressione e riempimento bombole

Integrazione e opzioni

• Compressore d'aria integrato opzionale o connessione all'aria di sito
• Serbatoio tampone dimensionato e capacità di picco
• Monitoraggio remoto e integrazione allarmi
• Integrazione booster e stoccaggio ad alta pressione
• Soluzioni su skid o container
• Messa in servizio, validazione e supporto tecnico

Applicazioni (esempi)

• Fornitura di ossigeno medico (richiesta validazione e approvazioni specifiche di progetto)
• Trattamento acque reflue: arricchimento in ossigeno per processi biologici
• Acquacoltura: controllo dell'ossigeno disciolto
• Industria del vetro e processi di combustione: processi oxy-fuel e fusione
• Industria dei metalli: taglio, saldatura e processi di ossidazione
• Impianti di biogas: dosaggio micro-ossigeno per desolforazione
• Estrattive e processi di lisciviazione che richiedono ossidazione controllata

Dati richiesti per un'offerta ingegneristica

• Portata di ossigeno richiesta (Nm³/h)
• Purezza target e pressione in uscita
• Ore di esercizio giornaliere e profilo di carico
• Paese di installazione, altitudine e temperatura ambiente
• Applicazione e normative/approvazioni applicabili
• Redundanza o alimentazione di backup richiesta
• Preferenza di installazione: interno, su skid o containerizzata

FAQ — risposte selezionate

• Cosa include un skid generatore di ossigeno? A seconda del pacchetto: generatore OXYBERG® PSA, trattamento aria, serbatoi, monitoraggio, tubazioni, cablaggio e compressore opzionale.
• Il compressore è incluso? Il compressore è opzionale; BERG può integrare un compressore dimensionato o configurare il skid per collegamento a una sorgente di aria compressa esterna.
• Quale purezza d'ossigeno può produrre il skid? Configurabile tipicamente tra 90% e 95%; la disponibilità dipende dal modello e dalle condizioni di sito.
• Il sistema è plug-and-play? Il skid è in gran parte preassemblato; sono richieste fondamenta, ventilazione, allacciamenti e messa in servizio in sito.
• È possibile integrare booster e stazione di riempimento bombole? Sì — booster, stoccaggio ad alta pressione e stazioni di riempimento possono essere integrate secondo i requisiti e le normative.
• Il skid può fornire ossigeno medico? La tecnologia OXYBERG® può far parte di una soluzione per ossigeno medicale, ma l'impianto completo richiede validazione e approvazione.

Specifiche tecniche

• Marca: BERG Kompressoren GmbH
• Tecnologia: PSA (Pressure Swing Adsorption)
• Intervallo di purezza configurabile: tipicamente 90%–95% (dipende da modello/site)
• Inclusioni comuni: generatore PSA, filtrazione, essiccatore ad adsorbimento, serbatoi, tubazioni, cablaggio, PLC/HMI
• Controllo: PLC e HMI Siemens (standard)
• Monitoraggio: controllo continuo di purezza e pressione
• Funzionamento: progettato per servizio continuo
• Opzioni d'integrazione: compressore integrato, booster, riempimento bombole, monitoraggio remoto
• Modelli tipici: OXYBERG® 500, 600, 700, 800, 900, 1000
• Conformità: configurabile per rispettare codici e norme applicabili (es. DIN, VDI/VDE, IEC, UVV; altre su richiesta)
