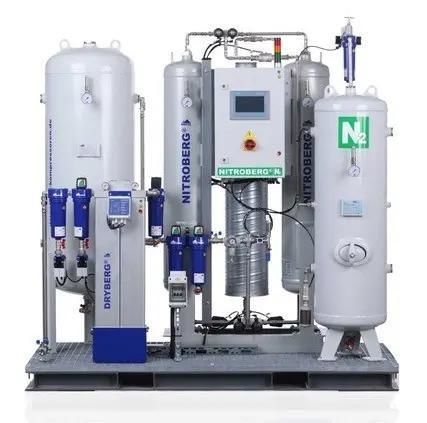

Generatore di azoto asciutto NITROBERG®500

ad alta purezzadi alta purezzaad alta purezza

Panoramica
Pacchetti NITROBERG® montati su skid, preingegnerizzati per la fornitura di azoto in sito. Ogni skid integra generatore PSA, trattamento dell'aria compressa, serbatoi di accumulo, strumentazione e integrazione elettrica su una struttura metallica coordinata per un'installazione e messa in servizio rapida.

Riepilogo del pacchetto

• Generatore di azoto PSA NITROBERG® (a seconda del modello)
• Trattamento aria compressa: filtri ad alta efficienza, separatore acqua e secchielli frigoriferi o a adsorbimento
• Serbatoio/i d'aria e serbatoio/i di azoto con scarichi per condensato e accessori
• Sensori di purezza e pressione dell'azoto
• Tubazioni, valvole e cablaggio elettrico preinstallati su skid comune
• PLC e HMI Siemens (o equivalente)
• Compressore d'aria integrato opzionale o predisposizione per collegamento a fornitura esistente
• Documentazione di layout e d'esercizio inclusa

Documentazione tipica inclusa

• Disegno di assemblaggio/layout
• Diagramma P&ID / R&I
• Descrizione dell'impianto e disegni funzionali
• Schema elettrico e diagrammi morsettiera
• Manuale d'esercizio e manutenzione e lista ricambi

Funzionamento (processo)

• Preparazione dell'aria compressa: L'aria ambiente viene compressa, essiccata e filtrata per proteggere il setaccio molecolare.
• Generazione PSA: L'ossigeno viene adsorbito selettivamente e l'azoto passa alla linea prodotto.
• Stoccaggio tampone: L'azoto prodotto viene accumulato per stabilizzare flusso, pressione e gestire i picchi di domanda.
• Fornitura controllata: Il monitoraggio continuo garantisce la purezza e controlla la fornitura con protezione contro gas fuori specifica.

Caratteristiche principali

• Intervallo di purezza standard: 97% – 99,999% N2 (a seconda del modello)
• PLC/HMI Siemens e monitoraggio continuo di purezza/pressione
• Essiccazione e filtrazione dimensionate per proteggere l'adsorbente
• Serbatoi d'aria e di azoto adeguatamente dimensionati
• Tubazioni e cablaggio preinstallati per rapido montaggio
• Funzionamento automatico con protezione e opzioni di allarme

Opzioni aggiuntive

• Compressore a vite integrato (opzionale)
• Controllo a domanda, funzionamento in standby e ridondanza
• Monitoraggio remoto e integrazione allarmi
• Integrazione su skid o container
• Messa in servizio, prove in sito e supporto tecnico

Applicazioni industriali

• Alimentare e bevande: confezionamento in atmosfera modificata, inertizzazione serbatoi, imbottigliamento
• Elettronica e semiconduttori: atmosfere inerte per saldatura e assemblaggio
• Chimica e farmaceutica: spurgo, inertizzazione e protezione di processo
• Oil & Gas: spurghi, inertizzazione per manutenzione e prove di pressione
• Laboratori (LC/MS): alimentazione per rivelatori e gas di cortina
• Lavorazione metalli: inertizzazione e supporto trattamento termico

Dimensionamento specifico di progetto
Lo skid deve essere dimensionato in base al flusso N2 richiesto (Nm3/h), purezza, pressione di uscita e domanda d'aria compressa; i volumi dei serbatoi e la ridondanza dipendono dal progetto. Una purezza eccessiva riduce la portata e aumenta i consumi energetici.

Dati richiesti per offerta ingegnerizzata

• Portata N2 richiesta (Nm3/h)
• Purezza richiesta o livello di O2 residuo
• Pressione di uscita e picchi di pressione
• Ore giornaliere di funzionamento e profilo di carico
• Paese di installazione, altitudine e temperatura ambiente
• Applicazione, normative applicabili, requisiti di ridondanza e alimentazione di backup

Certificazioni, norme e conformità
Apparecchiature e lavorazioni conformi alle norme applicabili (es. DIN, VDI/VDE, IEC); altre certificazioni (ASME, ATEX, GL, BV) disponibili su richiesta.

Specifiche tecniche (esempi)

• Concetto skid NITROBERG® con tubazioni e cablaggio preinstallati
• Purezza: 97% – 99,999% N2 (a seconda del modello)
• Monitoraggio integrato di purezza e pressione
• Opzioni di essiccatore: DRYBERG® RFxx (refrigerazione) o DRYBERG® ADxx (adsorbimento)
• Compressore integrato opzionale (KOMPBERG®) o collegamento ad alimentazione aria esistente
• Documentazione: disegni di assemblaggio, P&ID, schemi elettrici, manuale O&M
