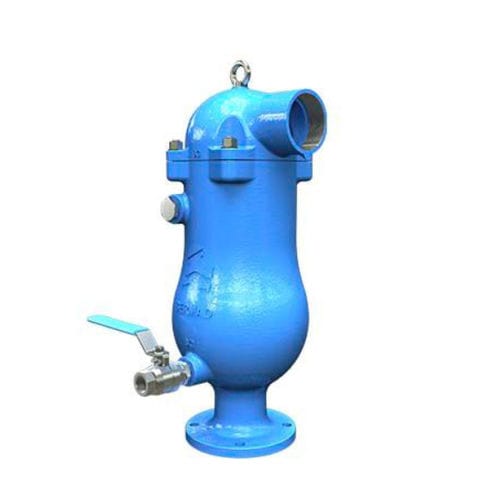

Valvola di scarico ad aria WW C80

a gasa bassa pressioneper condotto

Descrizione

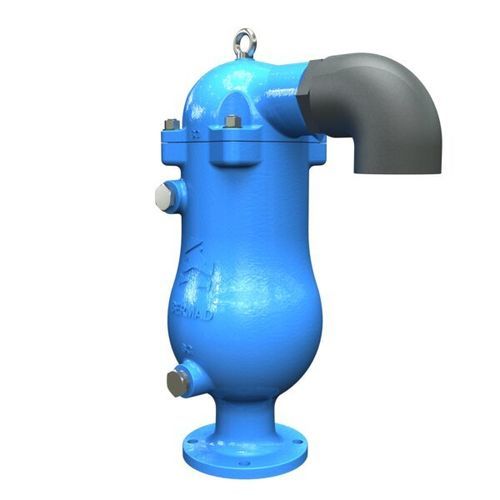

BERMAD C80 è una valvola combinata dell’aria progettata per reti di acque reflue e di scarico. Scarica l’aria durante il riempimento delle condotte, rilascia sacche d’aria e gas nelle tubazioni in pressione e consente l’ingresso di grandi volumi d’aria in caso di svuotamento della rete. Il corpo allungato e il galleggiante inferiore riducono il contatto tra il fluido e il meccanismo superiore. Il design a doppio orifizio e il dispositivo opzionale di Protezione contro le Sovrapressioni (SP) migliorano la protezione contro l’accumulo di aria/gas e la formazione di vuoto, garantendo una tenuta efficace anche a basse pressioni.

Vantaggi principali

• Corpo a flusso diretto per portate superiori alla norma.
• Tenuta dinamica efficace in condizioni di bassa pressione (0,8 psi; 0,05 bar).
• Corpo allungato e galleggiante inferiore per evitare il contatto dei solidi con le parti operative.
• Due porte di servizio (superiore e inferiore) 1" (DN20) BSPT o NPT per controlavaggio e scarico.
• Uscita laterale filettata (3"; DN80) per collegamento di dispositivi SP o IP.
• Struttura compatta e semplice con parti interne resistenti alla corrosione per minore manutenzione e maggiore durata.
• Doppio orifizio e opzione SP/IP per migliori prestazioni nei confronti del vuoto e dei colpi di pressione.
• Approvazione di fabbrica e controllo qualità: prove di prestazione e specifica su banco, incluse condizioni di vuoto.

Applicazioni tipiche

• Stazioni di pompaggio: sfiato aria e prevenzione del vuoto.
• Condotte per acque non pulite: protezione contro accumulo di aria/gas e formazione di vuoto in punti alti, cambi di pendenza e attraversamenti.
• Impianti di trattamento acque reflue: rilascio aria e protezione da accumulo di gas e formazione di vuoto.

Documentazione disponibile (selezione)

• C80 - Pagina prodotto (metrico)
• C80 - Pagina prodotto (imperiale)
• C80 - IOM (Installazione, Operazione & Manutenzione)
• C80 - Ricambi
• WW – Air Valves - Ordering Guide
• Air Valves – guida per il progettista - Engineering

Caratteristiche / specificazioni tecniche

• Modello: C80
• Serie: Air Valves Series
• Materiale del corpo: Ghisa sferoidale (ductile iron)
• Design: corpo allungato e galleggiante inferiore per limitare il contatto dei solidi con il meccanismo interno
• Orifizio: doppio orifizio (design aerodinamico)
• Porte di servizio: superiori e inferiori 1" (DN20) BSPT o NPT per controlavaggio e scarico
• Uscita laterale: filettata 3" (DN80) per SP o IP
• Tenuta: tenuta dinamica efficace a bassa pressione (0,8 psi; 0,05 bar)
• Interni: completamente resistenti alla corrosione
• Opzionale: dispositivo di Protezione contro le Sovrapressioni (SP) o Prevenzione Ingresso (IP)
• Certificazioni / Standard: SAI AS4883 (Australia)
• Test: prove di fabbrica su prestazioni e specifiche incluse condizioni di vuoto
