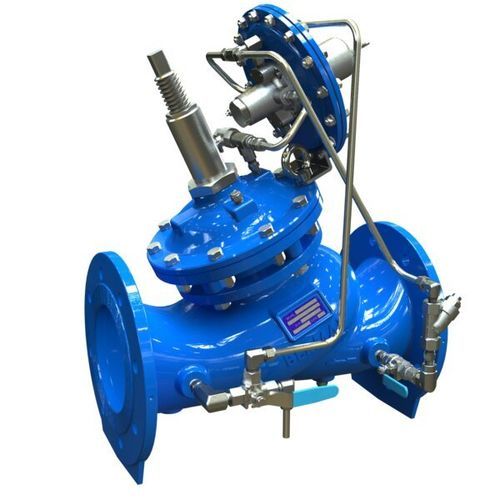

Valvola a membrana WW-790-M

idraulicadi controllodi regolazione

Descrizione
Valvola azionata idraulicamente e comandata da diaframma che rileva e interrompe il flusso in caso di sovraccarico. Quando il flusso supera la soglia impostata, la valvola si chiude e si blocca ermeticamente fino al ripristino manuale. In condizioni normali la valvola resta completamente aperta per minimizzare la perdita di carico. Uno stelo di flusso meccanico consente di limitare con precisione la corsa di apertura e impostare il flusso consentito.

Vantaggi e benefici

• Eccellenti proprietà anti-cavitazione
• Ampio intervallo di flusso operativo
• Elevata stabilità e precisione di controllo
• Tenuta stagna quando bloccata
• Passaggio fluido senza ostacoli
• Manutenzione in linea per interventi rapidi
• Certificazioni per acqua potabile e norme funzionali: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081

Design e funzionamento

• Design a doppia camera per reazione moderata della valvola
• Diaframma protetto/isolato
• Possibilità di funzionamento a pressioni molto basse (opzionale)
• Curva di chiusura moderata per arresto controllato
• Otturatore V-Port opzionale per stabilità a basse portate
• Stelo di flusso meccanico per limitare con precisione la corsa di apertura e impostare il flusso consentito

Applicazioni tipiche

• Sistemi di tubazioni vecchi o sensibili — previene allagamenti e perdite d’acqua
• Gestione serbatoi e controllo livello/portata nelle reti di distribuzione
• Reti municipali, trattamento/desalinizzazione, forniture industriali e minerarie

Specifiche tecniche

• Denominazione/modello: 790-M
• Serie: 700 Sigma
• Tipo: valvola di controllo a scoppio / controllo flusso eccessivo
• Azionamento: idraulico, comando a diaframma
• Caratteristica speciale: stelo di flusso meccanico per limitare la corsa di apertura
• Design: attuatore a doppia camera (opzioni attuatore unitizzato disponibili)
• Opzioni: otturatore V-Port, opzioni indicatore/feedback posizione
• Manutenzione: attuatore manutenzionabile in linea per interventi semplici
• Materiali: materiali resistenti alla corrosione adatti ad ambienti gravosi
• Certificazioni: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081 (e altri approvazioni regionali)
• Segmento: Risorse idriche / reti idriche
