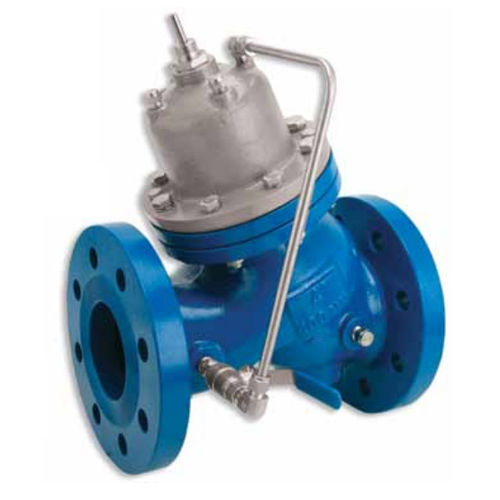

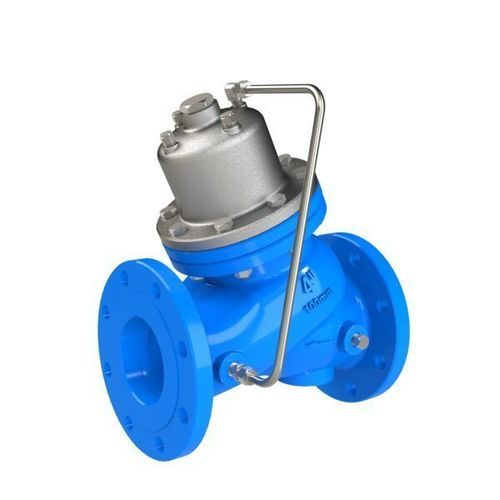

Valvola a pistone 820-PP

idraulicaa comando assistitodi isolamento

Panoramica
Valvola riduttrice di pressione proporzionale azionata idraulicamente con attuatore a pistone che abbassa una pressione a monte più elevata a una pressione a valle inferiore secondo un rapporto fisso. Il rapporto di riduzione è determinato dalla dimensione della valvola e dal tipo di otturatore.

Serie / Segmento
Serie 800. Segmenti: Acquedotti; Edifici e costruzioni.

Caratteristiche e vantaggi

• Attuatore a pistone adatto per servizi ad alta pressione
• Pilotata dalla pressione di linea — funzionamento indipendente senza alimentazione esterna
• Progettazione semplice e manutentibile
  • Soluzione economicamente vantaggiosa
  • Manutenzione in linea facilitata
  • Pochi accessori esterni necessari
• Funzione di non ritorno integrata — sostituisce una valvola di ritegno di pari diametro
• Manutenzione in linea — ispezione e manutenzione semplificate
• Design a doppia camera
  • Reazione moderata della valvola
  • Curva di chiusura regolare
• Design flessibile — facilita l’aggiunta di opzioni
• Flusso semi-rettilineo — turbolenza ridotta
• Sede rialzata in acciaio inox — resistente alla cavitazione
• Passaggio totale senza ostacoli — capacità di portata preservata
• Otturatore V-Port opzionale — controllo stabile a basse portate

Applicazioni tipiche

• Primo stadio in sistemi di riduzione della pressione a due stadi
• Reti municipali e nazionali — riduzione della pressione nelle condotte in discesa
• Stazioni di pompaggio — minimizzare cavitazione e rumore nelle valvole di ricircolo

Note di progettazione e funzionamento

• Azionamento idraulico con attuatore a pistone progettato per servizi ad alta pressione
• Rapporto fisso di riduzione definito da dimensione della valvola e tipo di otturatore
• Pilotaggio a pressione di linea che garantisce funzionamento indipendente senza energia esterna
• Doppia camera e chiusura moderata riducono il colpo d’ariete e assicurano una risposta stabile

Specifiche tecniche

• Denominazione commerciale (modello): 820-PP
• Serie: Serie 800
• Tipo di attuatore: Attuatore a pistone
• Funzionamento: Azionata idraulicamente, pilotata dalla pressione di linea
• Schema di flusso: Semi-rettilineo / non turbolento
• Sede: Sede rialzata in acciaio inox (resistente alla cavitazione)
• Caratteristiche di progettazione: Doppia camera; funzione di ritegno integrata; passaggio totale senza ostacoli
• Opzionale: Otturatore V-Port per prestazioni stabili a basse portate
• Servizio: Servizio ad alta pressione; manutenzione in linea per interventi semplificati
• Usi tipici: Riduzione della pressione (primo stadio di sistemi a due stadi), controllo pressione in condotte in discesa, protezione stazioni di pompaggio
• Codice interno / barcode: 30551
