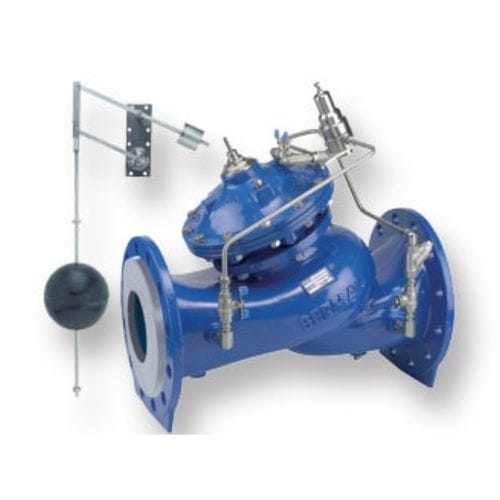

Valvola a comando idraulico 757-66-U

a galleggiantedi regolazione di portatadi controllo di livello

Descrizione
Valvola di controllo a comando idraulico per gestire il riempimento e mantenere il livello del serbatoio. Durante il riempimento la valvola limita la portata a un valore massimo preimpostato indipendentemente dalle variazioni di pressione a monte o dal livello del serbatoio; il progetto riduce il rischio di cavitazione. Il riempimento è azionato da un galleggiante verticale bi‑livello non modulante controllato idraulicamente, che si apre a un livello minimo preimpostato e si chiude ermeticamente a un livello massimo preimpostato.

Caratteristiche e vantaggi

• Progettazione anti‑cavitazione per maggiore durata
• Ampia gamma di portata con regolazione stabile
• Elevata stabilità e controllo preciso del livello
• Chiusura ermetica a goccia al livello alto
• Passaggio fluido senza ostacoli per ridurre le perdite di carico
• Otturatore V‑Port opzionale per stabilità a basse portate
• Progettata per manutenzione in linea per semplificare gli interventi
• Materiali e costruzione idonei per acqua potabile e applicazioni funzionali (vedi certificazioni)

Design a doppia camera

• Reazione moderata della valvola per un funzionamento regolare
• Diaframma protetto per maggiore affidabilità
• Opzione di funzionamento a pressioni di ingresso molto basse
• Curva di chiusura moderata per ridurre colpi d'ariete

Design flessibile

• Opzioni modulari: otturatore V‑Port, indicatori di posizione, finecorsa, trasmettitori di posizione, ecc.
• Facile integrazione e adattamento a impianti esistenti

Applicazioni tipiche

• Riempimento serbatoi e controllo della portata
• Prevenzione della cavitazione durante le operazioni di riempimento
• Controllo bi‑livello per rinnovo acqua in sistemi municipali e industriali

Caratteristiche / specificazioni tecniche

• Modello: 757-66-U
• Serie: 700 Sigma
• Tipo: Valvola di controllo livello e portata a comando idraulico
• Galleggiante: Galleggiante verticale bi‑livello non modulante (apre a livello minimo preimpostato, chiude ermeticamente a livello massimo preimpostato)
• Attuatore: Attuatore a doppia camera con diaframma protetto
• Passaggio: Passaggio fluido senza ostacoli
• Opzioni: Otturatore V‑Port per stabilità a basse portate
• Manutenzione: Progettata per manutenzione in linea
• Tenuta: Chiusura ermetica a goccia
• Applicazioni: Serbatoi, reti municipali, risorse idriche, stazioni di pompaggio, irrigazione
• Certificazioni: EN‑1074, NSF/ANSI 61/372, WRAS, AS 5081 (e altre)
