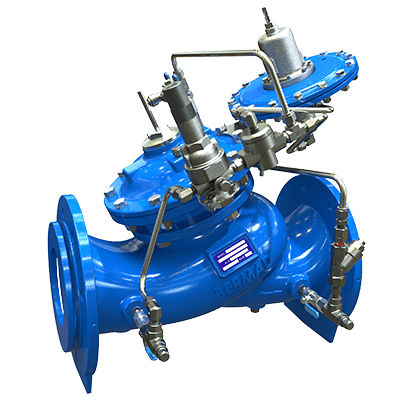

Valvola idraulica 757-80-U

di regolazione di portatadi controllo di livelloper acqua

Panoramica
Valvola di controllo azionata idraulicamente per il riempimento e la regolazione del livello dei serbatoi. Durante il riempimento la valvola limita la portata a un massimo preimpostato indipendentemente dalla pressione a monte o dal livello del serbatoio e protegge la valvola principale dalla cavitazione. La valvola si chiude a un livello alto preimpostato e si riapre completamente in risposta a una diminuzione del livello di circa 1 m rilevata dal pilota di altitudine a 3 vie montato sulla valvola principale.

Caratteristiche e vantaggi

• Progettazione anti-cavitazione per ridurre il rischio di danni
• Ampia gamma di portata operativa
• Elevata stabilità e precisione di controllo
• Tenuta antigoccia
• Curva di chiusura moderata per ridurre i fenomeni di colpo d’ariete

Progetto - attuatore a doppia camera

• Attuatore a doppia camera per reazione moderata della valvola
• Diaframma protetto e isolato
• Opzione per funzionamento affidabile a pressioni di ingresso molto basse

Opzioni prodotto e manutenzione

• Boccola di regolazione V-Port opzionale per controllo stabile a basse portate
• Design flessibile che consente l’aggiunta di funzioni e indicatori di posizione
• Manutenzione in linea per interventi agevoli
• Materiali adatti ad acqua potabile e ambienti gravosi

Applicazioni tipiche

• Sistemi municipali: controllo del livello per torri d’acqua e serbatoi elevati
• Riempimento serbatoi con limitazione della portata e prevenzione della cavitazione
• Controllo a due livelli per ricambio dell’acqua
• Sistemi di distribuzione che danno priorità alla fornitura a monte rispetto al riempimento del serbatoio
• Sistemi di acqua potabile e installazioni antincendio

Certificazioni e norme

• EN-1074
• NSF/ANSI 61/372
• WRAS
• AS 5081
• Altre approvazioni regionali/settoriali, se applicabili

Specifiche tecniche

• Denominazione commerciale: 757-80-U
• Serie: 700 Sigma
• Tipo di prodotto: Valvola di controllo livello e portata con pilota di altitudine 3 vie
• Comando: Azionamento idraulico
• Funzionalità: Limita la portata di riempimento; chiude al livello alto preimpostato; si riapre dopo una caduta di livello ~1 m
• Progetto: Attuatore a doppia camera; passaggio del flusso senza ostacoli; diaframma protetto
• Opzioni: Otturatore V-Port (opzionale); varie opzioni di attuatore e indicazione posizione
• Manutenzione: Attuatore riparabile in linea per facile manutenzione
• Materiali: Idonei per acqua potabile
• Applicazioni: Riempimento serbatoi, reti municipalI, acqua potabile, antincendio, ambito industriale e minerario
• Codice interno (pagina): 30239
