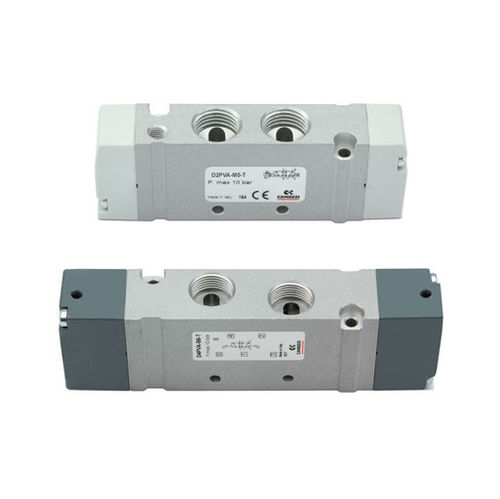

Blocco valvola pneumatico D VA

a cassettoa 5/2 viea 3/2 vie

Descrizione
Camozzi ha sviluppato una nuova serie di valvole per applicazioni con spazio di installazione limitato, dove gli elementi di comando devono essere posizionati il più vicino possibile all'attuatore. Le valvole con filettature sul corpo possono essere impiegate singolarmente o assemblate su una sub-base per facilitare pulizia e manutenzione. Il corpo in alluminio garantisce affidabilità in ambienti industriali gravosi.

Caratteristiche principali

• Utilizzabile singolarmente o in gruppi su collettore parallelo
• Attuazione pneumatica e elettrica (elettrovalvola)
• Portata fino a 2000 Nl/min
• Corpo in alluminio e cuffie terminali in tecnopolimero
• Progettato per installazione in spazi ristretti
• Connessione elettrica disponibile anche con connettore M8

Panoramica funzionale
Funzioni: 3/2; 2x3/2; 5/2; 5/3 vie. Uscite sul corpo per montaggio singolo o su collettore. Misure: 10,5 mm, 16 mm, 25 mm.

Modelli / Varianti tipiche

• Series D1-VA — Collettore con valvole, uscite sul corpo - taglia 10,5 (varianti pneumatiche ed elettro/solenoide)
• Series D2-VA — Collettore con valvole, uscite sul corpo - taglia 16 (varianti pneumatiche ed elettro/solenoide)
• Series D4-VA — Collettore con valvole, uscite sul corpo - taglia 25 (varianti pneumatiche ed elettro/solenoide)
• Sottoassiemi e moduli collettore disponibili (Modulo X, Modulo Y, piastre cieche, diversi connettori e raccordi)

Download
Catalogo prodotto e documenti di certificazione disponibili in formato PDF nelle risorse prodotto.

Specifiche tecniche

• Costruzione valvola: tipo spool
• Funzioni valvola: 3/2 NC/NO; 2x3/2 NC/NO/NC+NO; 5/2; 5/3 CC/CO/CP
• Materiali: corpo, spool, basi = alluminio; cuffie terminali = tecnopolimero; guarnizioni = HNBR
• Porti: M7 - G1/4 - G3/8
• Temperatura di esercizio: 0°C a +50°C
• Fluido: aria compressa filtrata e non lubrificata, ISO 8573-1:2010 classe [7:4:4]; se necessaria lubrificazione usare oli max 32 cSt e la versione con servo pilota esterno
• Versioni elettriche: 24 V CC, tolleranza ±10%
• Consumo: 1 W
• Classe di isolamento: Classe F
• Grado di protezione: IP65 con connettore EN 175301 C (azionamento "3"), IP65 con connettore M8 (azionamento "C"), IP40 con microconnettore (azionamento "E")
