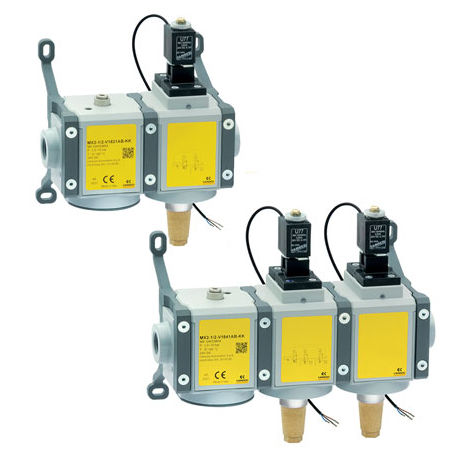

Valvola di sicurezza ad aria MX SAFEMAX

Ga comando assistitoin linea

Panoramica
In questa configurazione, oltre alle caratteristiche delle versioni con sole elettrovalvole, è stata integrata la funzione di avviamento graduale (soft start), che consente un'introduzione progressiva della pressione nel sistema. Il suo posizionamento a monte delle elettrovalvole permette, anche in caso di anomalia, di mantenere sempre la portata massima di scarico. Grazie alle soluzioni di costruzione interne è stato possibile mantenere il design e le dimensioni del prodotto standard; non sono necessarie piastre di interfaccia aggiuntive. Si prega di notare: la valvola di sicurezza da sola non è sufficiente per garantire la funzione di sicurezza. La sua attivazione richiede l'uso di un dispositivo supervisore.

La Direttiva Macchine (MD) 2006/42/CE stabilisce i requisiti di sicurezza che una macchina deve rispettare per tutelare la salute delle persone durante il suo utilizzo. Le elettrovalvole della Serie MX SAFEMAX sono conformi a ISO 13849-1, per quanto riguarda la progettazione sicura dei sistemi di controllo che eseguono funzioni di sicurezza.

Caratteristiche principali

• Secondo la Direttiva Macchine 2006/42/CE
• Facile integrazione con le unità FRL Serie MX
• Diverse soluzioni fino al Livello di Prestazione E
• Valvola di avviamento graduale integrata
• Nessuna piastra di interfaccia per i collegamenti
• Librerie Sistema

Attacchi
G1/2

Caratteristiche / specifiche tecniche

• Costruzione: Modulare, compatta, tipo a stantuffo
• Attacchi: G1/2
• Montaggio: In linea, montaggio a parete (mediante morsetti)
• Temperatura di esercizio [°C]: -5 ÷ +60 °C
• Pressione di esercizio: Con servopilota interno: 3,5 bar ÷ 10 bar
  Con servopilota esterno: 0,5 bar ÷ 10 bar (pilota 3,5 bar ÷ 10 bar, maggiore o uguale alla P di esercizio)
• Portata: Versione singola: 1→2 = 4100 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (flusso libero); Versione doppia: 1→2 = 3300 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (flusso libero)
• Fluido: Aria filtrata classe [7:4:4] secondo ISO 8573-1. In caso di utilizzo di aria lubrificata, olio consigliato ISOVG32 e non interrompere mai la lubrificazione
• Caratteristiche bobina:
  Connessione: DIN EN 175 301-803-B
  Uscita tensione: 24V DC (±10%) 3,1W (ED 100%)
• Caratteristiche sensore:
  Connessione: Con cavi, M8
  Uscita tensione: 10-28V DC
  Funzionamento: Magnetoresistivo
  Contatto: N.O. PNP, segnale ON con elettrovalvola in posizione NC
  Corrente max.: versione EX: 200 mA 0,65 W; versione UL: 100 mA 3 W; versione CE: 200 mA 5,5 W
• Conformità alla norma EN ISO 13849-1:
  Livello di prestazione raggiungibile (PL): Versione singola: categoria 2, PLd; Versione doppia: categoria 4, PLe
  B10d: 2.000.000 cicli
