Regolatore di portata proporzionale OF series

in ciclo chiusoper gasper ossigeno

Panoramica

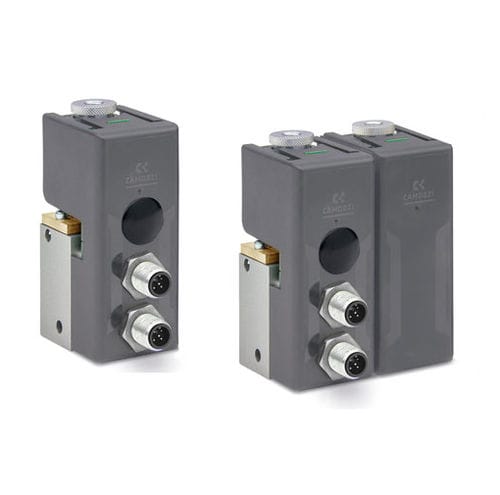

Il regolatore proporzionale Open Frame (Series OF) è un sistema modulare per il controllo proporzionale di pressione, portata e posizione. Il sistema è composto da due moduli base: Head e Expansion. Il regolatore Open Frame può essere configurato per fornire soluzioni chiavi in mano, riducendo i tempi di assemblaggio e la complessità del sistema. I diversi moduli Head ed Expansion possono essere combinati e controllati tramite semplici comunicazioni seriali. La piattaforma fornisce controllo in anello chiuso di portata, pressione e posizione ed è adatta ad applicazioni Industry 4.0.

Caratteristiche principali

• Controllo della portata in anello chiuso
• Compatibile per uso con ossigeno (opzioni specifiche di livello di pulizia)
• Composto da due moduli base:
  • Head
  • Expansion
• Soluzioni personalizzate e chiavi in mano
• Interfacce: Analogica, CANopen o IO-Link

Applicazioni
Le applicazioni tipiche includono la miscelazione di diversi gas e il pilotaggio di pressioni differenti in diverse parti di una macchina. Settori idonei: assemblaggio e robotica, produzione automobilistica, elettronica, lavorazione e confezionamento alimentare, life science, macchine utensili e sistemi di produzione, carta e stampa, plastica e gomma, tessile, lavorazione del legno, industria del vetro e altri.

Dettagli prodotto
Costruzione: Modulare, compatta, azionata direttamente
Numero di vie: 2/2 vie; 3/3 vie; Parallelo
Portata: Max. 90 Nl/min
Fluido: Aria compressa, gas inerti e ossigeno. Filtraggio secondo ISO 8573-1 classe [7:4:4]
Pressione di alimentazione [bar]: -1 ÷ 10 bar
Pressione di esercizio: -1 ÷ 10 bar
Porti: G1/8
Materiali: Tenute: FKM
Posizione di montaggio: Qualsiasi posizione
Ingresso analogico: 0-10 V o 4-20 mA
Uscita analogica: 0-10 V
Tensione di alimentazione, Corrente assorbita: 24 VDC 0.3A o 12 VDC 0.6A (Head o Expansion Module)
Interfaccia BUS: CANopen CiA 301; IO-Link (tipo di connessione portclass B)
Classe di protezione: IP20
Istereisi: Versione controllo pressione ≤ 3%FS; versione controllo portata ≤ 2%FS
Ripetibilità [% FS]: Versione controllo pressione ≤ 1%FS per pressioni < 1 Bar ≤ 2%FS; versione controllo portata ≤ 2%FS
Risoluzione: Versione controllo portata ≤ 2%FS
Linearità: Versione controllo pressione ≤ 2%FS; versione controllo portata ≤ 5%FS
Temperatura ambientale (min e max °C): 0 ÷ 60°C (bassa temperatura su richiesta)
Peso: 300 g per modulo

Specifiche tecniche

• Costruzione: Modulare, compatta, azionata direttamente
• Numero di vie: 2/2 vie; 3/3 vie; Parallelo
• Portata max.: 90 Nl/min
• Compatibilità fluidi: Aria compressa, gas inerti e ossigeno (ISO 8573-1 classe 7:4:4)
• Pressione di alimentazione / esercizio: -1 a 10 bar
• Porti: G1/8
• Tenute: FKM
• Montaggio: Qualsiasi posizione
• Ingresso analogico: 0-10 V o 4-20 mA
• Uscita analogica: 0-10 V
• Tensione di alimentazione / Corrente: 24 VDC 0.3A o 12 VDC 0.6A (Head o Expansion)
• Interfacce BUS: CANopen CiA 301; IO-Link (portclass B)
• Protezione: IP20
• Istereisi / Ripetibilità / Risoluzione / Linearità: come specificato sopra
• Temperatura di esercizio: 0 ÷ 60 °C (bassa temperatura su richiesta)
• Peso: 300 g (modulo singolo)
