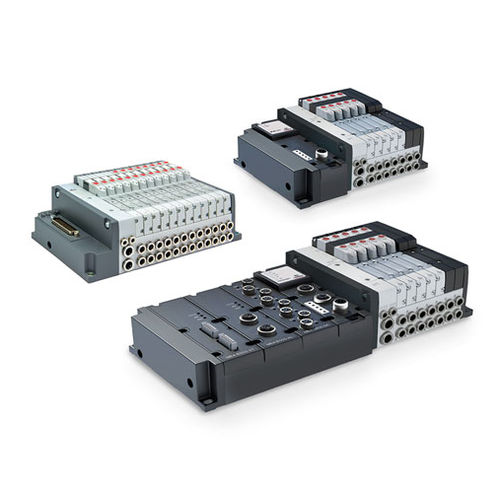

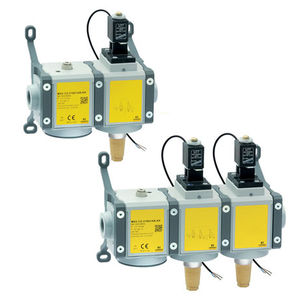

Blocco valvola pneumatico D1

a cassettoa 3/2 vie2/2

Panoramica
Isole di valvole compatte, taglia 1, disponibili con interfacce multipolari e Fieldbus. Progettate per fornire funzioni pneumatiche ed elettriche in spazi ridotti. Le versioni Fieldbus supportano PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT e IO-Link. Connessione multipolare Sub-D disponibile a 25 o 44 pin. Funzioni valvola supportate: combinazioni 2x2/2, 2x3/2, 5/2 e 5/3 (CC, CO, CP).

Caratteristiche principali

• Misura valvola: 10,5 mm
• Ingombro compatto per spazi ridotti
• Subbase modulari individuali in tecnopolimero
• Elevata espandibilità elettrica e pneumatica
• Flessibilità nella connessione e nello scambio dei moduli I/O
• Tecnologia COILVISION per il monitoraggio delle prestazioni della bobina
• Stessa subbase per valvole monostabili e bistabili
• Possibilità di trasmettere dati operativi via WLAN
• LED lampeggianti che indicano diversi tipi di guasto operativo
• Disponibile con cartucce di collegamento pneumatico per tubi in pollici
• Possibilità di conformità ATEX per zone pericolose

Descrizione del prodotto
Le isole di valvole Serie D rappresentano una soluzione modulare quando è necessario integrare funzioni pneumatiche ed elettriche in spazi ridotti. Le diverse possibilità di connessione elettrica permettono di creare isole con un elevato numero di posizioni valvola e zone di pressione separate. Le versioni Fieldbus gestiscono ingressi/uscite digitali e analogiche e consentono di montare la copertura Fieldbus dopo l'installazione meccanica, permettendo la configurazione del codice anche senza la copertura di comunicazione montata.

La sezione pneumatica può essere dotata di moduli elettrici liberi per successive riconfigurazioni I/O senza smontare l'isola dalla macchina. Dimensioni ridotte, alti flussi, subbase pneumatiche ed elettriche individuali, un sistema di collegamento subbase semplice e diagnostica continua (incluso il monitoraggio della bobina) rendono la Serie D adatta ad applicazioni industriali impegnative. L'elettronica installata nella subbase e nei moduli di connessione Sub-D o multi-seriale monitora costantemente l'efficienza della bobina. Variazioni rispetto alle condizioni ideali (aumento del consumo, variazione nei tempi di risposta, aumento della temperatura) vengono segnalate da distinti pattern di lampeggio LED sulla valvola e da un segnale di allarme elettrico inviato al PLC tramite il cavo Sub-D o direttamente tramite protocollo quando si utilizzano moduli multi-seriale.

Sintesi Fieldbus / Multipolare
Fieldbus: compatibile con PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT e IO-Link. Multipolare: connettore Sub-D a 25 o 44 pin. Funzioni supportate: 5/2 (mono- e bi-stabile), 5/3 (CC, CO, CP) e multiple combinazioni 2x3/2 e 2x2/2.

Specifiche tecniche

• Sezione pneumatica — Costruzione valvola: Spool con guarnizioni
• Sezione pneumatica — Funzioni valvola: 5/2 monostabile e bistabile; 5/3 CC, CO, CP; 2x3/2 NC; 2x3/2 NO; 1x3/2 NC + 1x3/2 NO; 2x2/2 NC; 2x2/2 NO; 1x2/2 NC + 1x2/2 NO
• Sezione pneumatica — Materiali: Spool: AL; Guarnizioni spool: HNBR; Altre guarnizioni: NBR; Corpo: AL; Tappi finali: polimero; Subbase taglia 1: polimero
• Sezione pneumatica — Collegamenti: Tubo Ø4 - Ø6 / Tubo Ø5/32" - Ø1/4"; Alimentazione 1: tubo Ø8 - 5/16"; Alimentazione 12/14: tubo Ø4 - 5/32"; Scarico 3 e 5: tubo Ø8 - 5/16"; Scarico 82/84: tubo Ø4 - 5/32"
• Sezione pneumatica — Intervallo di temperatura: 0 ÷ 50°C
• Sezione pneumatica — Caratteristiche dell'aria: Aria compressa, filtrata e non lubrificata classe [7:4:4] secondo ISO 8573-1:2010. Se è necessaria lubrificazione usare oli max 32 cSt e la versione con alimentazione servo-pilota esterna. Qualità aria servo-pilota: classe [7:4:4] (non lubrificare).
• Sezione pneumatica — Misura valvola: 10,5 mm
• Sezione pneumatica — Pressione di esercizio: -0,9 ÷ 10 bar (-0,7 ÷ 10 bar per versioni 2x3/2 e 2x2/2)
• Sezione pneumatica — Pressione pilota interna: 3 ÷ 7 bar (vedere grafico pilota per 2x3/2 e 2x2/2)
• Sezione pneumatica — Pressione pilota esterna: Vedere grafici
• Sezione pneumatica — Portata: 250 Nl/min
• Sezione pneumatica — Posizione di montaggio: Qualsiasi posizione
• Sezione pneumatica — Classe di protezione: IP65
• Sezione elettrica — Versioni: Multipolare; Multipolare per valvole tutte monostabili
• Sezione elettrica — Connettore Sub-D: 25 o 44 pin
• Sezione elettrica — Assorbimento max (multipolare): 0,8 A (Sub-D 25 pin); 1,5 A (Sub-D 44 pin)
• Sezione elettrica — Tensione di alimentazione: 24 V DC ±10%
• Sezione elettrica — Nr. max di bobine controllabili (esempi): 22 bobine su 11 posizioni (Sub-D 25 pin) fino a 38 bobine su 19 posizioni (Sub-D 44 pin); altre configurazioni disponibili in base al connettore
• Sezione elettrica — LED di segnalazione: Multipolare: verde = presenza alimentazione, rosso = anomalia. Valvola: giallo = presenza alimentazione, giallo lampeggiante = guasto operativo
• Versione Fieldbus — Dati generali: Vedere sezione moduli multi-seriale per dettagli
• Versione Fieldbus — Assorbimento max: 2,5 A
• Versione Fieldbus — Tensione di alimentazione: 24 V DC ±10% alimentazione logica e 24 V DC ±10% alimentazione potenza
• Versione Fieldbus — Nr. max di bobine controllabili: 128 bobine su 64 posizioni valvola
• Versione Fieldbus — I/O digitali e analogici max: Ingressi digitali max 128; Ingressi analogici max 16; Uscite digitali max 128; Uscite analogiche max 16
• Versione IO-Link — Bobine max: 64 bobine su 32 posizioni valvola
• Versione IO-Link — Tipo di porta: Classe B
• Conformità e certificazioni: REACH, RoHS; EMC; ATEX II 3G Ex ec IIC T4 Gc X II 3D Ex tc IIIC T1 35°C Dc X 0°C≤Ta≤50°C (su richiesta per multipolare); UL
