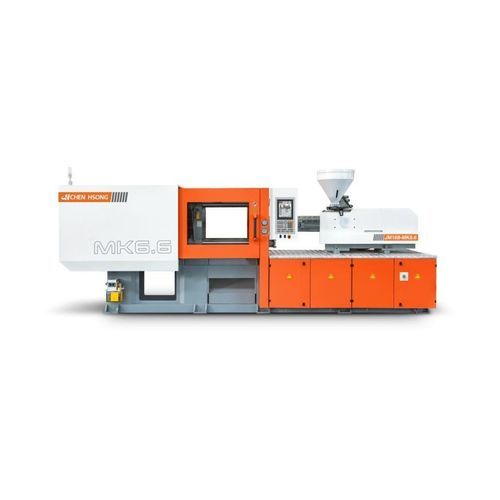

Pressa ad iniezione orizzontale JM-MK6.6 series

idraulicaper policarbonatoper PC

Vantaggi principali della serie MK6.6 Euroseries

• Intelligenza della macchina ed ergonomia Controllo ottimizzato e accesso operatore pensati per la produzione industriale.
• Progettazione a bilanciere consolidata Profilo di controllo del moto tarato per alta velocità e stabilità.
• Piastra ad alta resistenza Struttura brevettata che riduce la deformazione delle piastre per una serraggio uniforme.
• Unità di iniezione ad alta precisione Guide lineari per l'iniezione che garantiscono stabilità e ripetibilità.

Progettazione del bilanciere frutto di decenni di esperienza
Ingegneri meccanici esperti hanno perfezionato la cinematica del bilanciere con simulazioni software e verifiche sul campo. Il risultato è una riduzione di attriti e urti interni, una distribuzione uniforme dei carichi sui tiranti e il mantenimento del parallelismo delle piastre per minimizzare flash e usura. Il sistema offre un moto fluido, privo di vibrazioni, migliore efficienza energetica e vita utile estesa dei componenti.

Unione perfetta tra bilanciere e circuito idraulico
Il circuito idraulico è ottimizzato tramite simulazioni fluidodinamiche e tarature fini per fornire prestazioni di serraggio e iniezione rapide, precise e ripetibili, adeguate alla produzione ad alto rendimento.

Piaste robuste per qualità costante delle parti
Piaste brevettate a bassa deformazione con centro rinforzato che offrono una forza di serraggio più uniforme sullo stampo, proteggendo gli utensili e migliorando la stabilità dimensionale delle parti finite.

Controlli

• Controller professionale B&R 10,4" Soluzione di automazione integrata per applicazioni ad alta velocità e gestione di celle di produzione.
• HMI multi-touch user-friendly Visualizzazione chiara dei processi e uso intuitivo.
• I/O basato su CAN-Bus e controllo personalizzato Risposta rapida e affidabilità; controller personalizzato per la serie MK6.6.

Esempio di produzione

• Esempio pezzo — componente illuminazione LED Peso shot: 121 g; Cavità: 8; Resina: PC; Tempo ciclo: 32,4 s.
• Stampo Peso: 350 kg; Dimensioni: 400 mm x 400 mm x 300 mm.

Punti di forza prestazionali
Miglioramento dei cicli a vuoto e delle velocità di iniezione rispetto a esempi comparabili. Indicatori di simulazione di produzione: fino a 11 mesi/anno, 21 ore/giorno; consumo energetico esempio 0,17–0,35 kW·h; stima 8 milioni di colpi in 10 anni e risparmio energetico indicativo ~€29.400 in 10 anni (dati basati su simulazioni).

Serraggio (tabella)
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Maximum Daylight (mm) | Ejector Force (t) | Ejector Stroke (mm) | Center Ring Diameter (mm)
Unit | t | mm | mm | mm | mm | mm | t | mm | mm
JM88-MK6 | 88 | 330 | 360 x 360 | 380 | 130 | 720 | 2.8 | 100 | 125
JM128-MK6 | 128 | 370 | 410 x 410 | 450 | 145 | 830 | 4.2 | 120 | 125
JM168-MK6 | 168 | 420 | 460 x 460 | 520 | 160 | 970 | 4.2 | 140 | 125
JM208-MK6 | 208 | 490 | 530 x 530 | 550 | 180 | 1060 | 6.7 | 150 | 160
JM258-MK6 | 268 | 530 | 580 x 580 | 610 | 195 | 1140 | 7.7 | 170 | 160
JM328-MK6 | 328 | 600 | 660 x 660 | 660 | 220 | 1340 | 7.7 | 170 | 160
JM398-MK6 | 408 | 670 | 730 x 730 | 730 | 250 | 1450 | 11.1 | 220 | 160
JM468-MK6 | 488 | 770 | 810 x 810 | 810 | 275 | 1670 | 11.1 | 220 | 200
JM568-MK6 | 568 | 835 | 855 x 855 | 850 | 330 | 1750 | 16.6 | 250 | 200
JM668-MK6 | 658 | 920 | 900 x 900 | 920 | 350 | 1840 | 18.2 | 265 | 200
Specifications are subject to change without notice.

Unità di iniezione (tabella)
Model ID | Swept Volume (cm³) | Swept Volume (cm³) | Swept Volume (cm³) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw Diameter (mm) | Screw Diameter (mm) | Screw L/D Ratio | Screw L/D Ratio | Screw L/D Ratio
Unit | cm³ | cm³ | cm³ | g | g | g | mm | mm | mm | L/D | L/D | L/D
JM88-MK6 | 135 | 183 | 237 | 123 | 166 | 216 | 31 | 36 | 41 | 24.4 | 21.0 | 18.4
JM128-MK6 | 208 | 270 | 340 | 189 | 246 | 309 | 36 | 41 | 46 | 23.9 | 21.0 | 18.7
JM168-MK6 | 303 | 382 | 488 | 276 | 347 | 444 | 41 | 46 | 52 | 23.6 | 21.0 | 18.6
JM208-MK6 | 431 | 551 | 734 | 393 | 502 | 668 | 46 | 52 | 60 | 23.7 | 21.0 | 18.2
JM258-MK6 | 636 | 847 | 1057 | 579 | 771 | 962 | 52 | 60 | 67 | 24.2 | 21.0 | 18.8
JM328-MK6 | 947 | 1180 | 1479 | 861 | 1074 | 1346 | 60 | 67 | 75 | 23.5 | 21.0 | 18.8
JM398-MK6 | 1321 | 1655 | 2027 | 1202 | 1506 | 1845 | 67 | 75 | 83 | 23.5 | 21.0 | 19.0
JM468-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM568-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM668-MK6 | 2433 | 2861 | 3392 | 2214 | 2603 | 3087 | 83 | 90 | 98 | 23.9 | 22.0 | 20.2
Specifications are subject to change without notice.

Specifiche tecniche

• Serie: MK6.6 Euroseries
• Marca: Chen Hsong
• Controller: B&R 10,4" controller professionale (personalizzato per MK6.6)
• Funzioni di controllo: HMI multi-touch; I/O CAN-Bus; automazione integrata
• Punti di forza: progettazione avanzata del bilanciere, profilo di controllo ottimizzato, piastre brevettate ad alta resistenza, unità di iniezione ad alta precisione con guide lineari
• Modelli disponibili e forze di serraggio: JM88-MK6 a JM668-MK6 (vedi tabella Serraggio)
• Dati unità iniezione: diversi diametri vite e rapporti L/D per modello (vedi tabella Unità di iniezione)
• Esempio di produzione: parte illuminazione LED — peso shot 121 g; 8 cavità; ciclo 32,4 s
• Brochure scaricabile disponibile nei documenti prodotto (scheda tecnica / brochure PDF)
