Pressa ad iniezione orizzontale MK6PRO

servoidraulicaa ciclo rapidocon prelievo di campioni

Panoramica
Progettata secondo una filosofia di stabilità, alto rendimento e affidabilità comprovata, la serie MK6 combina design industriale avanzato con un controllo intelligente potente e prestazioni di settore. Riferimento nel settore dello stampaggio a iniezione.

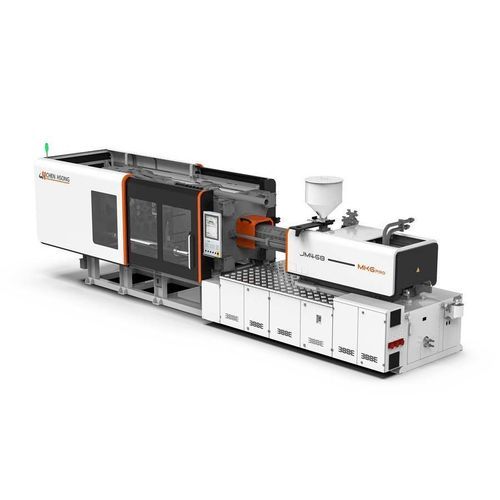

Esempio di modello
JM468-MK6 PRO (modello esemplificativo della gamma MK6PRO).

Controllo
La macchina integra il sistema di controllo avanzato KEBA o B&R (su richiesta), garantendo affidabilità comprovata e funzionamento preciso.

Vantaggi principali

• Stabilità e design industriale per elevata produttività e affidabilità
• eDrive™ (opzionale): incrementa l'efficienza produttiva del 10%–30% consentendo la plastificazione simultanea durante apertura/chiusura dello stampo e espulsione
• Qualità dei pezzi: gruppo motore 26% più grande per tempi di mantenimento più lunghi e aumento del 18% del peso di colata per una maggiore capacità di dimensione dei pezzi
• Supporta recupero simultaneo / plastificazione parallela per migliorare i tempi di ciclo

Applicazioni

• Aerospaziale e Difesa
• Elettronica
• Elettronica di consumo
• Packaging cosmetico
• Automotive

Opzioni / caratteristiche configurabili (selezione mostrata nella pagina prodotto)

• Interfaccia Euromap 70 & 70.1 per ganasce magnetiche per stampo
• Altezza stampo estesa
• Barra di sicurezza meccanica
• Porta elettrica (anteriore) con sensore
• Protezione a luce infrarossa (porta anteriore)
• Lubrificazione automatica per regolazione dell'altezza dello stampo
• Pompa lubrificazione manuale per regolazione dell'altezza dello stampo
• Estrattori aggiuntivi
• Soffi d'aria aggiuntivi
• Movimenti paralleli degli estrattori
• Espulsione in volo
• Controllo automatico della forza di serraggio
• Vite e cilindro bi-metallo
• Lubrificazione automatica dell'unità di iniezione
• Recupero simultaneo / plastificazione parallela
• Pompa di lubrificazione manuale per unità di iniezione
• Allarme rilevamento termocoppia rotta
• Controllo delle valvole per sportelli idrauliche/pneumatiche
• Prese di alimentazione 240V1P32A
• Filtro bypass idraulico
• Pre-riscaldamento olio idraulico
• Connettività Industry 4.0
• Interfaccia OPC-UA

Controller / Funzionalità Smart
Parte della famiglia iChen™ Smart: iChen Smart Factory (controllo ed esecuzione locale in reparto), iChen Cloud (connettività multi-sito e analitica) e iChen AI Molder (assistente a bordo macchina per ridurre i tempi di prova stampo, stabilizzare la produzione e migliorare la coerenza della qualità).

Tabelle prodotto — Chiusura (sintesi)
Item — Unità — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Forza di serraggio — kN — 880 — 1280 — 1680 — 2080 — 2580 — 3280 — 3980 — 4680 — 5680 — 6880
Corsa di apertura serraggio (Max) — mm — 340 — 380 — 450 — 510 — 560 — 660 — 720 — 820 — 870 — 920
Dimensioni piastre (AxA) — mm — 540×540 — 600×600 — 680×680 — 760×760 — 840×840 — 970×970 — 1040×1040 — 1160×1160 — 1230×1230 — 1300×1300
Distanza tra colonne (AxA) — mm — 360×360 — 410×410 — 470×470 — 530×530 — 580×580 — 680×680 — 730×730 — 830×830 — 860×860 — 920×920
Spessore stampo (Min.–Max) — mm — 125–380 — 150–450 — 170–520 — 180–550 — 190–580 — 225–680 — 250–730 — 300–850 — 350–880 — 380–920
Apertura massima (Max. Daylight) — mm — 720 — 830 — 970 — 1060 — 1140 — 1340 — 1450 — 1670 — 1750 — 1840
Forza espulsore (Max) — kN — 34 — 42 — 42 — 67 — 85 — 111 — 111 — 166 — 166 — 182
Corsa espulsore (Max) — mm — 120 — 120 — 140 — 150 — 150 — 180 — 215 — 220 — 250 — 265
Numero espulsori — PCS — 1 — 1 — 9 — 9 — 9 — 9 — 9 — 17 — 17 — 17
Diametro anello di centraggio — mm — 125 — 125 — 125 — 160 — 160 — 160 — 160 — 200 — 200 — 200

Tabelle prodotto — Unità d'iniezione (sintesi)
Item — Unità — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Diametro vite — mm — 31 — 36 — 41 — 46 — 52 — 60 — 67 — 75 — 83 — 90
Rapporto vite L/D — / — 24.4 — 21 — 18.4 — 23.9 — 21 — 18.2 — 23.5 — 21 — 19.4 — 22
Capacità di iniezione (calcolata) — cm³ — 136 — 183 — 238 — 332 — 533 — 667 — 1025 — 1333 — 1668 — 2030
Peso colata (Max) — g — 124 — 167 — 216 — 301 — 493 — 867 — 1508 — 1686 — 2403 — 2917
Pressione di iniezione (Max) — MPa — 254.9 — 189 — 170 — 221 — 212 — 188 — 235 — 239 — 216 — 152
Portata iniezione (Max) — cm³/s — 80 — 140 — 170 — 222 — 269 — 302 — 440 — 539 — 656 — 753
Velocità di iniezione (Max) — mm/s — 105 — 105 — 105 — 103 — 103 — 108 — 102 — 100 — 99 — 100
Corsa iniezione (Max) — mm — 180 — 205 — 230 — 260 — 260 — 335 — 375 — 415 — 415 — 425
Tasso di plastificazione (Max) — g/s — 8.8 — 13.8 — 20.3 — 30.9 — 42.8 — 68.7 — 71.3 — 95.9 — 128.9 — 152.7
RPM vite (Max) — rpm — 245 — 245 — 224 — 200 — 200 — 200 — 190 — 180 — 180 — 170
Forza contatto ugello (Max) — kN — 42 — 42 — 62 — 62 — 62 — 91 — 111 — 111 — 120 — 120
Corsa ugello (Max) — mm — 275 — 290 — 330 — 380 — 380 — 440 — 470 — 540 — 420 — 450

Tabelle prodotto — Altri (sintesi)
Item — Unità — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Pressione di sistema — MPa — 17.5 (tutti i modelli)
Potenza motore (Rated) — kW — 14 — 17 — 21 — 30 — 30 — 48 — 60 — 72 — 72 — 96
Potenza riscaldamento cilindro (Max) — kW — 8 — 10.3 — 12.9 — 16.6 — 16.6 — 26 — 31.1 — 35.5 — 35.5 — 35.5
Zone controllo temperatura — Zona — 3+1 — 3+1 — 3+1 — 3+1 — 3+1 — 4+1 — 5+1 — 5+1 — 5+1 — 5+1
Dimensioni macchina (L×P×H) — m — 4.52×1.17×1.88 — 5.02×1.25×1.94 — 5.53×1.28×2.02 — 6.20×1.48×2.15 — 6.40×1.56×2.24 — 7.73×1.73×2.21 — 8.42×1.94×2.19 — 9.33×2.04×2.26 — 9.30×1.94×2.33 — 9.83×2.02×2.24
Capacità serbatoio olio — L — 170 — 220 — 265 — 350 — 350 — 620 — 810 — 920 — 920 — 950
Peso macchina — kg — 3300 — 4000 — 4900 — 6800 — 7800 — 13200 — 16700 — 19800 — 21000 — 23000

Osservazioni
Le specifiche possono essere soggette a modifiche senza preavviso.
