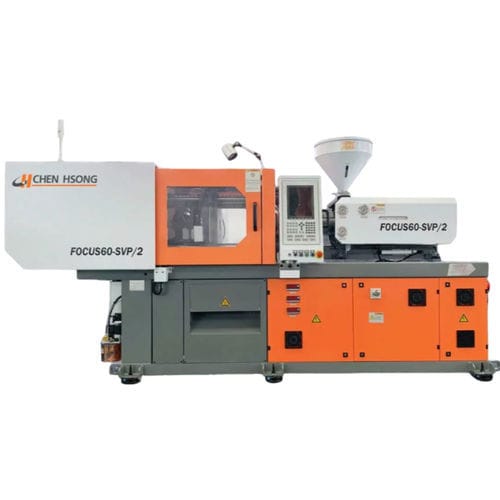

Pressa ad iniezione orizzontale FOCUS SVP/2 series

idraulica

Panoramica
La FOCUS SVP/2 Series è una famiglia di presse a iniezione progettata come soluzione a risparmio energetico per lo stampaggio industriale. La serie integra un servomotore a velocità controllata che aziona una pompa a ingranaggi interna fissa con misura della pressione di sistema in tempo reale, consentendo consumi ridotti, elevata precisione, basso rumore e bassa inerzia.

Sistema servo Inovance
Il sistema servo Inovance è specificamente progettato per macchine per lo stampaggio a iniezione e offre alte prestazioni, precisione, basso rumore e manutenzione semplificata. Le macchine dotate di questo servo possono ottenere fino al 80% di risparmio energetico.

Risparmio energetico
Il sistema SVP/2 utilizza un servomotore a velocità controllata per azionare una pompa a ingranaggi interna fissa. Un sensore misura la pressione di sistema in tempo reale e fornisce solo il flusso richiesto in base alla domanda, eliminando i consumi non necessari. Ne risultano minori consumi energetici, maggiore precisione di controllo, riduzione del rumore e bassa inerzia dinamica.

Chiusura

• Forza di chiusura: da 20 a 60 tonnellate (modelli: 20, 35, 60)

Specifiche europee

• Standard EUROMAP: schema fori e schema espulsore conformi agli standard Euromap.
• Pattern con T-slot o altri disponibili su richiesta.

Nota
Lo schema fori/schema espulsore può differire dallo standard a causa del progetto della piastra.

Componenti europei

• Valvole idrauliche: Bosch Rexroth o Vickers
• Pompa idraulica: Eckerle
• Trasduttori lineari: Gefran o Novotechnik
• Componenti elettrici: Siemens, Schneider, Telemecanique, PILZ

Chiusura - Tabella
Machine Model | Clamping Force (Max) [t] | Opening Stroke [mm] | Maximum Daylight [mm] | Mould Platen (HxV) [mm] | Space Between Tiebars (HxV) [mm] | Max. Mould Thickness [mm] | Min. Mould Thickness [mm] | Ejector Stroke [mm] | Ejector Force [t]
Unit | t | mm | mm | mm | mm | mm | mm | mm | t
FOCUS 20-H-SVP/2 | 20 | 250 | 400 | 370 x 340 | 250 x 220 | 400 | 150 | 60 | 1.7
FOCUS 35-SVP/2 | 35 | 230 | 530 | 450 x 430 | 280 x 260 | 300 | 80 | 60 | 2.7
FOCUS 60-SVP/2 | 60 | 270 | 600 | 450 x 450 | 310 x 310 | 330 | 100 | 75 | 2.8

Le specifiche sono soggette a modifica senza preavviso.

Unità di iniezione - Tabella (Volume spostato / Peso di iniezione / Diametro vite / L/D)
Model ID | Swept Volume [cm3] | Injection Weight (PS) [g] | Screw Diameter [mm] | Screw L/D
Unit | cm3 | g | mm | L/D
FOCUS 20-H-SVP/2 | 20 / 25 / 30 | 18 / 22 / 27 | 18 / 20 / 22 | 21 / 19 / 17.5
FOCUS 35-SVP/2 | 43 / 56 / 70 | 39 / 51 / 64 | 22 / 25 / 28 | 23 / 20 / 18
FOCUS 60-SVP/2 | 63 / 80 / 98 | 58 / 72 / 89 | 25 / 28 / 31 | 22 / 20 / 18

Unità di iniezione - Tabella (Pressione di iniezione / Capacità plastificazione / Velocità vite / Corsa vite)
Model ID | Injection Pressure (Max) [kgf/cm2] | Plasticizing Capacity (PS) [g/s] | Screw Rotation Speed (Max) [rpm] | Screw Stroke [mm]
Unit | kgf/cm2 | g/s | rpm | mm
FOCUS 20-H-SVP/2 | 2139 / 1732 / 1426 | 2 / 3 / 4.2 | 290 | 80
FOCUS 35-SVP/2 | 2233 / 1732 / 1377 | 3.2 / 4.6 / 6.5 | 230 | 115
FOCUS 60-SVP/2 | 2070 / 1652 / 1346 | 6 / 8.4 / 11.3 | 240 | 130

Le specifiche sono soggette a modifica senza preavviso.

Controlli

• Controller B&R: soluzione di automazione integrata per applicazioni ad alta velocità e gestione completa delle celle di produzione.
• Schermo touch user-friendly: HMI multi-touch 10.4" per visualizzazione chiara e operatività.
• Sistema di controllo intelligente: I/O basate su CAN-Bus per risposta rapida e affidabilità.
• Flessibilità: I/O isolate ed espandibili per opzioni e automazioni speciali.
• Salvataggio dati: archiviazione illimitata dei dati stampo tramite chiavetta USB.
• Report avanzati: produzione, impostazioni, registri allarmi e log operativi.
• Pronta per rete: predisposizione per servizi cloud e integrazione IoT.

Opzioni e altri (selezionati)

• Estrattori aggiuntivi (fino a 6)
• Movimento parallelo degli inserti
• Movimento parallelo degli espulsori
• Compatibilità Euromap 70 e 70.1
• Maggiore altezza massima dello stampo
• Lubrificazione automatica durante la regolazione dell'altezza stampo
• Vite e canna bimetalliche; caratteristiche vite PET/PVC; ugello a chiusura; isolamento canna; plastificazione parallela
• Sistema hotrunner integrato fino a 16 zone (Euromap 14 standard)
• Pronto per Industry 4.0 e OPC-UA

Specifiche tecniche

• Nome serie: FOCUS SVP/2 Series
• Intervallo forza di chiusura: 20 t a 60 t (modelli: 20, 35, 60)
• Intervallo corsa di apertura: 230 mm – 270 mm (per modello)
• Intervallo luce massima: 400 mm – 600 mm (per modello)
• Dimensioni piastra stampo (HxV): 370 x 340 mm fino a 450 x 450 mm
• Spazio tra aste di collegamento (HxV): 250 x 220 mm fino a 310 x 310 mm
• Esempi corsa/forza espulsore: 60 mm / 1.7 t (mod. 20); 60 mm / 2.7 t (mod. 35); 75 mm / 2.8 t (mod. 60)
• Esempi volumi unità d'iniezione: 20–30 cm³ (mod. 20), 43–70 cm³ (mod. 35), 63–98 cm³ (mod. 60)
• Diametri vite (esempi): 18–22 mm (mod. 20), 22–28 mm (mod. 35), 25–31 mm (mod. 60)
• Rapporti L/D tipici: 17.5–23 a seconda della configurazione
• Velocità max vite: fino a 290 rpm (mod. 20), 230 rpm (mod. 35), 240 rpm (mod. 60)
• Sistema di controllo: controller B&R con I/O CAN-Bus; HMI multi-touch 10.4"
• Risparmio energetico: fino al 80% di riduzione energetica dichiarata con il servosistema Inovance
