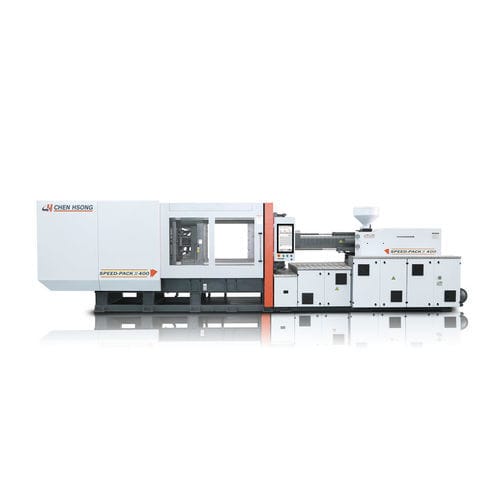

Pressa ad iniezione orizzontale SPEED series

idraulicaper PETper PS

Panoramica
La serie Speed & Speed Pack II impiega Precision HydraulicsTM (sviluppato in Giappone) insieme a software avanzati di controllo e simulazione per ridurre le perdite di pressione e ottimizzare il circuito idraulico per lo stampaggio a iniezione ad alta velocità.

Iniezione di precisione
Transduttori lineari ad alta precisione sugli assi di chiusura, iniezione ed espulsore consentono protezione dello stampo a bassa pressione. Cilindri idraulici doppi bilanciati e guide lineari riducono l'attrito e garantiscono un controllo dell'iniezione stabile e preciso.

Chiusura
Intervallo di forza di chiusura disponibile: serie SPEED 128–468 t; serie SPEED-PACK 260–470 t.

Punti salienti della serie Speed Pack

• Alta precisione: transduttori lineari per chiusura; cilindri doppi bilanciati e guide lineari per bassa attrito e ripetibilità.
• Motori servo ad alta efficienza: riducono il consumo energetico (fino al 80%) mantenendo precisione e funzionamento a basso rumore.
• Boccole in grafite senza olio: autolubrificanti che eliminano la necessità di olio — minor inquinamento e manutenzione.
• Unità di iniezione ottimizzata: unità standard ottimizzate per applicazioni ad alta velocità con maggiore velocità e pressione di iniezione.

Specifiche europee

• Compatibilità EUROMAP: forature della piastra e schema espulsore conformi a Euromap dove applicabile (gli schemi possono variare in base al design della piastra).
• Componenti europei standard: valvole idrauliche (Bosch Rexroth o Vickers), pompa idraulica (Eckerle), transduttori lineari (Gefran o Novotechnik), componenti elettrici (Siemens, Schneider, Telemecanique, PILZ).

Controlli e controller

• Controller B&R in anello chiuso per applicazioni ad alta velocità e gestione della cella di produzione.
• HMI multi-touch 15.6" per visualizzazione chiara del processo.
• I/O CAN-Bus per risposta rapida; I/O isolate ed espandibili per opzioni speciali e automazioni.
• Salvataggio dati e reportistica: archiviazione illimitata dei dati stampo via chiavetta USB; registri avanzati di produzione, impostazioni e allarmi.
• Pronto Industria 4.0: compatibilità per servizi cloud e interfaccia OPC-UA disponibile.

Tabelle rappresentative — Chiusura (serie SPEED)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED 128 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125
SPEED 168 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125
SPEED 208 | 208 | 510 | 1.060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160
SPEED 258 | 258 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED 328 | 328 | 660 | 1.340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160
SPEED 398 | 398 | 720 | 1.450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160
SPEED 468 | 468 | 820 | 1.670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200

Tabelle rappresentative — Chiusura (serie SPEED-PACK)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED-PACK 260 | 260 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED-PACK 330 | 330 | 660 | 1.340 | 670 x 670 | 680 | 225 | 130 | 11,1 | 160
SPEED-PACK 400 | 400 | 720 | 1.450 | 720 x 720 | 730 | 250 | 165 | 11,1 | 160
SPEED-PACK 470 | 470 | 820 | 1.670 | 830 x 830 | 850 | 300 | 170 | 16,6 | 170

Tabelle rappresentative — Unità di iniezione (serie SPEED)
Machine Model | Swept Volume (cm3) | Swept Volume (cm3) second col | Injection Weight (PS, g) | Injection Weight (PS, g) second col | Screw Diameter (mm) | Screw Diameter (mm) second col | Screw L/D Ratio | Injection Pressure (Max, kgf/cm2) | Injection Rate (PS, g/s) | Screw Rotation Speed (Max, rpm) | Screw Stroke (mm) | Nozzle contact force (t) | Nozzle Stroke (mm)
Unit | 136 / 183 | 124 / 167 | 31 | 36 | L/D 24,4 / 21,0 | 2.548 / 1.890 | 226 / 305 | 300 rpm | 180 mm | 4,2 t | 275 mm
SPEED 128 | 136 / 183 | 124 / 167 | 31 / 36 | 24,4 | 21,0 | 2.548 | 1.890 | 226 | 305 | 300 | 180 | 4,2 | 275
SPEED 168 | 209 / 271 | 190 / 246 | 36 / 41 | 23,9 | 21,0 | 2.451 | 1.890 | 305 | 396 | 300 | 205 | 4,2 | 290
SPEED 208 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.118 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 258 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.119 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 328 | 432 / 552 | 552 / 393 | 46 / 52 | 23,7 | 21,0 | 2.419 | 1.893 | 499 | 637 | 300 | 260 | 6,2 | 380
SPEED 398 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440
SPEED 468 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440

Tabelle rappresentative — Unità di iniezione (serie SPEED-PACK)
Valori selezionati: le tabelle di iniezione SPEED-PACK rispecchiano i valori della serie SPEED con variazioni specifiche per modello in volume spazzato, diametro vite, rapporto L/D, velocità/debito di iniezione e corsa come indicato sopra.

Note
Specifiche soggette a modifiche senza preavviso.

Specifiche tecniche

• Tecnologia: Precision HydraulicsTM (sviluppato in Giappone).
• Intervallo di chiusura: SPEED 128–468 t; SPEED-PACK 260–470 t.
• Unità di iniezione: volumi spazzati, pesi, diametri vite, rapporti L/D, pressioni e portate dipendenti dal modello (vedi tabelle).
• Trasmissione/efficienza: motori servo ad alta efficienza (fino al 80% di riduzione energetica).
• Boccole: boccole autolubrificanti in grafite senza olio.
• Controlli: controller B&R in closed-loop; HMI 15.6" multi-touch; I/O CAN-Bus; OPC-UA / pronto Industria 4.0.
• Componenti europei: valvole Bosch Rexroth o Vickers; pompa Eckerle; transduttori Gefran o Novotechnik; componenti elettrici Siemens/Schneider/Telemecanique/PILZ.
• Opzioni: interfacce Euromap, altezza stampo estesa, barre di sicurezza, porte elettriche, barriere IR, lubrificazione automatica/manuale, estrazioni aggiuntive/soffi d'aria, controllo valve gate, connettività Industria 4.0, bypass/filtro idraulico, preriscaldo olio e altre opzioni configurabili.
