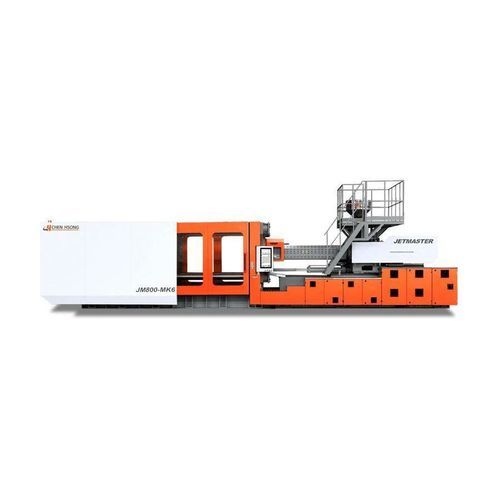

Pressa ad iniezione orizzontale JM MK6 series

servoidraulicaa ciclo rapidocon capienza elevata

Panoramica
La serie di macchine per lo stampaggio a iniezione Jetmaster MK6 Large è azionata da un sistema servo intelligente. Il gruppo SVP/2 combina una pompa a ingranaggi a risposta rapida con un servomotore ad alta precisione, integrato con un azionamento servo proprietario che garantisce massima reattività, elevata precisione e minimo consumo energetico simultaneamente.

Vantaggi principali

• Veloce – Preciso – Efficiente dal punto di vista energetico: il sistema Innovance Servo Drive riduce il consumo fino all'80%, fornendo elevata precisione e funzionamento a basso rumore.
• Gamma di serraggio: da 800 a 1650 tonnellate, per elevate capacità di stampaggio.
• Platina ridisegnata per una migliore distribuzione delle sollecitazioni di serraggio, funzionamento più leggero e rapido e maggiore durata.
• Installazione dello stampo più rapida grazie al sistema di espulsione ridisegnato conforme allo standard SPI e con ampio spazio per le aste dell'espulsore.
• Flessibilità produttiva con maggiore spazio tra le colonne di tiranteria e corsa massimizzata per ospitare vari stampi.

Vantaggi dettagliati

• Basso consumo energetico: il sistema Innovance Servo Drive riduce il consumo e offre funzionamento molto silenzioso.
• Flessibilità produttiva: maggiore spazio tra tiranti e corse massimizzate per stampi diversi.
• Platina ridisegnata: migliore distribuzione delle sollecitazioni di serraggio, funzionamento più leggero/veloce e maggiore longevità.
• Installazione stampi più rapida: disposizione degli espulsori conforme a SPI e spazio generoso per le aste dell'espulsore.
• Migliore prestazione: unità di iniezione su guide a cuscinetto per un funzionamento uniforme dei cilindri di iniezione.
• Tempi di ciclo più rapidi: iniezione ad alta pressione e rapido recupero della velocità riducono il tempo ciclo.
• Ergonomia: portelli e coperture di sicurezza ben progettati massimizzano lo spazio per operazioni e manutenzione.
• Bassa manutenzione: produzione ripetibile e affidabile con requisiti di manutenzione ridotti.

Specifiche e componenti europei

• Schema fori EUROMAP standard e schema espulsione (può variare a causa del design della platina). Scanalatura a T o altri schemi su richiesta.
• Componenti europei: valvole idrauliche Bosch Rexroth o Vickers; pompa idraulica Eckerle; trasduttori lineari Gefran o Novotechnik; componenti elettrici Siemens, Schneider, Telemechanique, PILZ.

Controlli

• Controller B&R (PPC2200): soluzione di automazione integrata per applicazioni ad alta velocità e gestione di celle di produzione complete.
• Schermo multi-touch 15,6" user-friendly per una chiara visualizzazione del processo.
• Sistema di controllo intelligente: I/O basate su CAN-bus per risposta rapida e affidabilità; I/O isolate ed espandibili per opzioni/automazioni speciali.
• Dati: salvataggio illimitato dei dati stampo tramite chiavetta USB; report avanzati per produzione, impostazioni, allarmi e log; pronto per rete e connettività cloud / IoT.

Iniezione

• Gamma di pressione di iniezione: da 21000 PSI a 36000 PSI fornita da cilindri di iniezione ad alta pressione a doppio asse parallelo incrociato.
• Dimensione dose: circa 4 oz fino a 109 oz (varia in base alla vite / modello).
• I punti di alimentazione dell'unità di iniezione consentono rapporti L/D tra 17 e 25.
• Unità di iniezione su cuscinetti lineari per distribuire uniformemente le sollecitazioni d'iniezione, migliorando ripetibilità e affidabilità.
• Motore idraulico ad alto torque e alta velocità e controllo proporzionale della contropressione per un recupero uniforme.

Tabella di serraggio
Modello macchina | Forza di serraggio (Max) (t) | Corsa di apertura (mm) | Apertura max (mm) | Piastra stampo (HxV) (mm) | Spazio tra tiranti (HxV) (mm) | Spessore stampo max (mm) | Spessore stampo min (mm) | Diametro anello centrale (mm) | Corsa espulsore (mm) | Forza espulsore (t)
Unità | t | mm | mm | mm | mm | mm | mm | mm | mm | t
JM800-MK6 | 800 | 1050 | 2050 | 1440×1440 | 1020×1020 | 1000 | 400 | 250 | 280 | 18.2
JM1000-MK6 | 1000 | 1230 | 2390 | 1630×1630 | 1160×1160 | 1160 | 450 | 250 | 320 | 21.5
JM1200-MK6 | 1200 | 1310 | 2560 | 1770×1770 | 1250×1250 | 1250 | 500 | 250 | 320 | 21.5
JM1400-MK6 | 1400 | 1500 | 2900 | 2030×1930 | 1450×1350 | 1400 | 650 | 250 | 400 | 35.2
JM1650-MK6 | 1650 | 1600 | 3100 | 2190×2070 | 1550×1430 | 1500 | 700 | 250 | 400 | 35.2

Unità di iniezione — Vite / Corsa / Volume spazzato / Peso di iniezione (PS)
Modello macchina | Diametro vite (mm) (esempi) | Rapporto L/D (esempi) | Corsa vite (mm) | Volume spazzato (cm3) (esempi) | Peso di iniezione (PS) (g) (esempi)
Unità | mm | L/D | mm | cm3 | g
JM800-SVP/2 | 90 / 98 / 100 | 24.0 / 22.0 / 19.6 | 500 | 3179 / 3770 / 4749 | 2893 / 3430 / 4322
JM1000-SVP/2 | 98 / 110 / 120 | 24.7 / 22.0 / 20.2 | 550 | 4146 / 5224 / 6217 | 3773 / 4754 / 5658
JM1200-SVP/2 | 110 / 120 / 130 | 24.0 / 22.0 / 20.3 | 600 | 5699 / 6782 / 7960 | 5186 / 6172 / 7244
JM1400-SVP/2 | 120 / 130 / 140 | 23.8 / 22.0 / 20.4 | 650 | 7347 / 8623 / 10001 | 6686 / 7847 / 9101
JM1600-SVP/2 | 130 / 140 / 150 | 23.7 / 22.0 / 20.5 | 700 | 9286 / 10770 / 12364 | 8450 / 9801 / 11251

Unità di iniezione — Pressione / Portata / Velocità / Ugello
Modello macchina | Pressione di iniezione (Max.) (kgf/cm2) (esempi) | Portata di iniezione (cm3/s) (esempi) | Velocità rotazione vite (rpm) (Max) | Forza contatto ugello (t) (Max) | Corsa ugello (mm)
JM800-SVP/2 | 2170 / 1840 / 1460 | 607 / 720 / 907 | 130 rpm | 16.7 t | 560 mm
JM1000-SVP/2 | 2320 / 1840 / 1550 | 700 / 885 / 1053 | 110 rpm | 16.7 t | 595 mm
JM1200-SVP/2 | 2190 / 1840 / 1570 | 875 / 1045 / 1226 | 110 rpm | 16.7 t | 700 mm
JM1400-SVP/2 | 2110 / 1800 / 1550 | 1035 / 1215 / 1409 | 100 rpm | 16.7 t | 720 mm
JM1600-SVP/2 | 2090 / 1800 / 1570 | 1195 / 1390 / 1596 | 95 rpm | 16.7 t | 800 mm

Note
Le specifiche sono soggette a modifiche senza preavviso.
