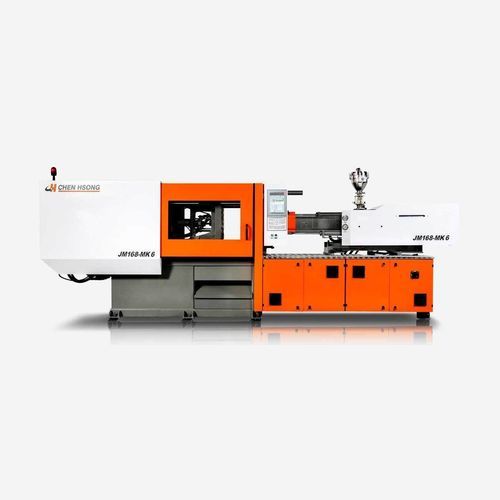

Pressa ad iniezione orizzontale Mark 6

servoidraulicaper PVCper PET

Panoramica
La MK6 rappresenta la sesta generazione della serie JetMaster di presse per lo stampaggio a iniezione. Il meccanismo di chiusura, la base macchina e l'unità di iniezione sono stati rinforzati per migliorare l'efficienza e la stabilità operativa sull'intervallo JM88–JM668.

Stabilità e prestazioni
La piastra e la disposizione delle barre di collegamento rinforzate, insieme a un'unità di iniezione aggiornata, assicurano una migliore distribuzione degli sforzi di chiusura e una dinamica di iniezione più uniforme per applicazioni ad alta pressione e una minore variabilità del ciclo.

Precisione — Efficienza energetica
Le macchine MK6 impiegano la tecnologia servo-idraulica SVP/3, garantendo fino a ~80% di risparmio energetico rispetto alle macchine a cilindrata fissa più vecchie. Precision HydraulicsTM raggiunge una ripetibilità entro lo 0,05% sugli assi critici, migliorando la consistenza dei pezzi e la resa.

Principali vantaggi delle macchine JM-MK6

• Basso consumo energetico: il sistema di azionamento Innovance riduce il consumo fino all'80% e assicura funzionamento a basso rumore.
• Flessibilità produttiva: maggiore spazio tra le barre e corse massimizzate per adattarsi a una gamma più ampia di stampi.
• Piastra riprogettata: migliore distribuzione degli sforzi di serraggio per funzionamento più leggero, più veloce e vita utile estesa.
• Setup stampo più rapido: sistema di espulsione riprogettato conforme SPI e spazio per aste di espulsione che semplifica e accelera i cambi stampo.
• Migliore prestazione di iniezione: unità di iniezione con guide a cuscinetto rende l'operazione dei cilindri doppi più uniforme e migliora l'assorbimento delle sollecitazioni.
• Tempi di ciclo ridotti: iniezione ad alta pressione e rapido recupero della velocità riducono i tempi ciclo.
• Ergonomia: porte di sicurezza e coperture progettate per un facile accesso durante funzionamento e manutenzione.
• Bassa manutenzione: produzione ripetibile e affidabile con ridotte esigenze di manutenzione.

Specifiche europee

• Pattern fori e pattern espulsori standard EUROMAP (possono variare in base al design della piastra).
• Componenti europei standard: valvole idrauliche (Bosch Rexroth o Vickers), pompa idraulica (Eckerle), trasduttori lineari (Gefran o Novotechnik), componenti elettrici (Siemens, Schneider, Telemechanique, PILZ).

Specifiche di chiusura (tabella)
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Mould Center Ring Diameter (mm) | Dry Cycle Time (s)
Unit | t | mm | mm | mm | mm | mm | mm | t | mm | s
JM88-MK6 | 88 | 340 | 720 | 360 x 360 | 380 | 125 | 120 | 3,4 | 100 | 1,7
JM128-MK6 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125 | 1,8
JM168-MK6 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125 | 1,9
JM208-MK6 | 208 | 510 | 1060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160 | 2,1
JM258-MK6 | 258 | 560 | 1140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160 | 2,4
JM328-MK6 | 328 | 660 | 1340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160 | 2,7
JM398-MK6 | 398 | 720 | 1450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160 | 3,2
JM468-MK6 | 468 | 820 | 1670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200 | 3,6
JM568-MK6 | 568 | 870 | 1750 | 860 x 860 | 880 | 350 | 250 | 16,6 | 200 | 3,7
JM668-MK6 | 668 | 920 | 1840 | 920 x 920 | 920 | 380 | 265 | 18,2 | 200 | 4,0

Specifiche dell'unità di iniezione (tabella)
Model ID | Swept Volume (cm3) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw L/D Ratio (L/D)
Unit | cm3 | g | mm | L/D
JM88-MK6 | 136 / 183 / 238 | 124 / 167 / 216 | 31 / 36 / 41 | 24,4 / 21,0 / 18,4
JM128-MK6 | 209 / 271 / 341 | 190 / 246 / 310 | 36 / 41 / 46 | 23,9 / 21,0 / 18,7
JM168-MK6 | 304 / 382 / 488 | 276 / 348 / 444 | 41 / 46 / 52 | 23,6 / 21,0 / 18,6
JM208-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM258-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM328-MK6 | 947 / 1.181 / 1.480 | 862 / 1.075 / 1.347 | 60 / 67 / 75 | 23,5 / 21,0 / 18,8
JM398-MK6 | 1.322 / 1.657 / 2.029 | 1.203 / 1.508 / 1.846 | 67 / 75 / 83 | 23,5 / 21,0 / 19,0
JM468-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM568-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM668-MK6 | 2.300 / 2.704 / 3.206 | 2.093 / 2.460 / 2.917 | 83 / 90 / 98 | 23,9 / 22,0 / 20,2

Opzioni e controlli
Controller integrato B&R PPC2200 (personalizzato per MK6), controllo in closed-loop, HMI touch 15,6", CAN-bus I/O, connettività Industry 4.0, interfacce OPC-UA / Euromap, salvataggio dati e reportistica. Opzioni disponibili: estrattori aggiuntivi, movimento parallelo anima/espulsore, Euromap 70/70.1, altezza stampo estesa, lubrificazione automatica per regolazione altezza, boccole senza olio per sistema a snodo, vite/canna bimetallica, opzioni vite PET/PVC, unità PVC/UPVC, ugello a chiusura, iniezione sequenziale, isolamento barra, plastificazione parallela, hotrunner Euromap 14 (fino a 16 zone), espulsione in volo e estrazione anima in volo.

Caratteristiche / Specifiche tecniche

• Famiglia prodotto: JetMaster MK6 (serie JM-MK6) con varianti modello JM88 a JM668.
• Tecnologia di azionamento: sistema servo-hydraulic SVP/3 per fino a ~80% di risparmio energetico rispetto a macchine older a cilindrata fissa.
• Ripetibilità: Precision HydraulicsTM ottiene ripetibilità entro lo 0,05% sugli assi critici.
• Intervallo forza di chiusura: 88 t — 668 t (dipende dal modello).
• Iniezione: cilindri di iniezione ad alta pressione doppi cross-parallel, pressioni di iniezione circa 21.000–36.000 PSI; dimensioni del colpo ~4 oz a 109 oz a seconda del modello/configurazione.
• Rapporti L/D e diametri vite: più opzioni per ogni modello (vedere tabella unità di iniezione).
• Standard & componenti: interfacce conformi Euromap; principali componenti europei Bosch Rexroth / Vickers (valvole), Eckerle (pompa), Gefran / Novotechnik (trasduttori), Siemens/Schneider/Telemechanique/PILZ (elettronica).
• Controllo & automazione: controller B&R PPC2200, HMI multi-touch 15,6", CAN-bus I/O, connettività Industry 4.0 e OPC-UA/Euromap.
• Opzioni disponibili: estrattori, ugelli a chiusura, viti/canne specializzate, integrazione hotrunner, iniezione sequenziale e numerose personalizzazioni legate allo stampo.
