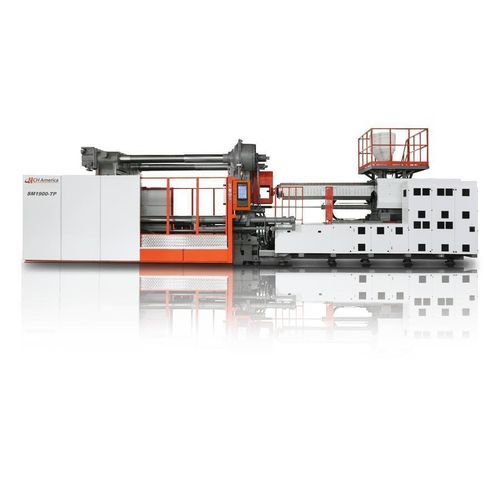

Pressa ad iniezione orizzontale SM series

idraulicaelettricaper PVC

Panoramica
La serie SuperMaster Two‑Platen (SM‑TP) è una famiglia di presse per stampaggio a iniezione a due piastre con servoazionamento, introdotta nel 2008 e costantemente migliorata per garantire precisione, stabilità e velocità. La forza di chiusura disponibile va da 700 a 6500 tonnellate, adatta ad applicazioni industriali di grande scala.

Prestazioni comprovate
Centinaia di presse SM‑TP (SM700–SM6500) sono operative a livello mondiale nei settori automotive, packaging, elettrodomestici e materie plastiche tecniche, offrendo stabilità produttiva e protezione degli stampi.

Vantaggi principali

• Alta velocità di chiusura: aperture/chiusure fino a 750 mm/s per ridurre i tempi di ciclo.
• Servo a risparmio energetico: motori Innovance riducono il consumo fino all'80% mantenendo precisione e basso rumore.
• Configurazione mix & match: 14 dimensioni di piastre compatibili con 29 unità di iniezione per layout su misura.
• Impostazione rapida: regolazione dell'altezza dello stampo e setup in circa 20 secondi.
• Iniezione ad alta pressione: cilindri ad alta pressione doppio parallelo per pressioni fino a ~28.000 PSI.
• Opzioni: espulsore in volo, azionamento vite elettrico, iniezione sequenziale, ampia integrazione hot runner.

Componenti e standard europei

• Pattern di fori ed espulsore conformi a EUROMAP (T‑slot o pattern personalizzati su richiesta).
• Componenti standard: valvole Bosch Rexroth / Vickers, pompe Eckerle, trasduttori Gefran / Novotechnik, componenti elettrici Siemens / Schneider.

Controlli

• Pacchetto Beckhoff: soluzione PLC personalizzata e affidabile.
• HMI multitouch 15": interfaccia intuitiva per produzione e configurazione.
• CAN‑Bus I/O e OPC‑UA: I/O a risposta rapida, canali isolati e espandibili, registrazione dati pronta per integrazione IoT/cloud.

Unità di iniezione

• Intervallo di pressione di iniezione: circa 18.000–28.000 PSI tramite cilindri ad alta pressione doppio parallelo.
• Copertura della quantità di iniezione: da piccole a molto grandi (diverse unità disponibili).
• Unità di iniezione girevole per facilitare la manutenzione di cilindro e vite.
• Unità con cuscinetti lineari per distribuire gli sforzi e migliorare la ripetibilità.
• Azionamento vite: motore idraulico ad alta coppia o opzione elettrica; controllo preciso della contropressione tramite valvole proporzionali/LDVT.

Modelli & dimensioni chiave (estratto)

• SM700 — 700 t, piastra fino a 1.500 x 1.500 mm, luce max 2.300 mm.
• SM1250 — 1.250 t, piastra ca. 1.950 x 1.900 mm, luce max 2.800 mm.
• SM3000 — 3.000 t, piastra ca. 2.800 x 2.760 mm, luce max 3.900 mm.
• SM6500 — 6.500 t, piastra ca. 3.800 x 3.630 mm, luce max 5.200 mm, forza espulsore fino a 80 t.

Esempi di unità di iniezione (estratto)

• J1 — volume spazzato 2.164 cm3, vite Ø 83 mm, L/D 22.
• J2 — volume spazzato 2.545 cm3, vite Ø 90 mm, L/D 20,3.
• Q2 — volume spazzato 7.964 cm3, vite Ø 130 mm, L/D 20,3 (unità più grandi fino a 116+ cm3 disponibili).

Specifiche tecniche

• Serie: SuperMaster Two‑Platen (SM‑TP)
• Intervallo di chiusura: 700–6500 t
• Velocità di chiusura/apertura: fino a 750 mm/s
• Risparmio energetico servo: fino all'80% con drive Innovance
• Pressione di iniezione: circa 18.000–28.000 PSI
• Dimensioni piastre: da 1.500 x 1.500 mm a 3.800 x 3.630 mm
• Luce massima: fino a 5.200 mm (SM6500)
• Controlli: Beckhoff PLC, HMI 15", CAN‑Bus I/O, opzioni OPC‑UA
• Opzioni: configurazioni mix & match, hot runner (fino a 60 zone EUROMAP14), valvole sequenziali, azionamento vite elettrico, funzioni PET/PVC

Note
I pattern di foratura e dell'espulsore seguono EUROMAP ma possono variare in base al design della piastra. Le specifiche sono indicative e soggette a modifiche; consultare la scheda tecnica completa per tabelle dettagliate di modelli e unità d'iniezione.
