Motore 6 V A12C-13
12 V9 V3 V

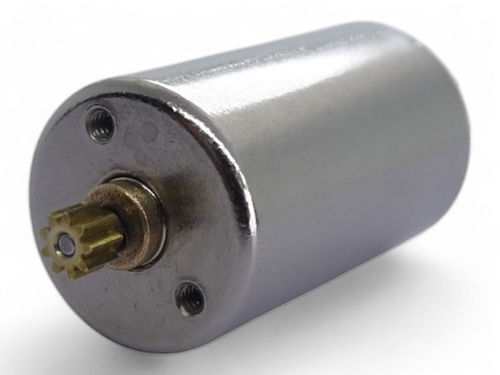

Motore 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V
Motore 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V
Motore 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V - immagine - 2
Motore 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V - immagine - 3
Motore 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V - immagine - 4
Motore 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di C.I. Takiron

Caratteristiche

Tensione
6 V, 9 V, 3 V, 5 V, 3.6 V, 8V, 7,4 V, 12 V, 3,7 V
Montaggio
senza nucleo, di piccole dimensioni, in miniatura
Applicazioni
per strumenti odontoiatrici, ottico
Altre caratteristiche
di precisione, a bassa inerzia
Potenza

2,96 W
(0 hp)

Intensità

50 mA, 2.069 mA

Coppia

0,00588 Nm
(0,004337 ft.lb)

Velocità di rotazione

19.200 rpm
(120.637,1579 rad.min-1)

Diametro

12,4 mm
(0,49 in)

Descrizione

Panoramica del prodotto
La serie A12C comprende motori coreless (diametro esterno φ12,4 mm) progettati per applicazioni compatte e di precisione. Sono disponibili più sotto-modelli per esigenze elettriche e meccaniche diverse; applicazioni tipiche: manipoli dentali, fotocamere reflex e telecamere di sorveglianza. Questa scheda elenca le specifiche dei modelli e le opzioni di personalizzazione (riduttore, perno di uscita, cablaggio, morsetto di messa a terra).

Tabella specifiche modelli (colonne: Modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Velocità a vuoto [r/m] | Corrente a vuoto [mA] | Corrente di spunto [mA] | Coppia [mN･m] | Efficienza [%] | Potenza [W])
Modello | Diametro esterno | Lunghezza | Tensione applicata | Resistenza terminale | Velocità a vuoto | Corrente a vuoto | Corrente di spunto | Coppia | Efficienza | Potenza
A12C-37 | 12.4 | 21.5 | 9.2 | 3.05 | 21,500 | 30 | 3,016 | 12.1 | 81 | 6.8
A12C-33 | 12.4 | 21.5 | 3.0 | 9.47 | 5,310 | 7 | 317 | 1.63 | 72.5 | 0.23
A12C-32 | 12.4 | 21.5 | 9.2 | 2.67 | 24,800 | 40 | 3,450 | 11.9 | 79.6 | 7.76
A12C-30 | 12.4 | 21.5 | 3.7 | 0.94 | 20,200 | 40 | 3,936 | 6.75 | 80.9 | 3.57
A12C-23 | 12.4 | 21.5 | 6.0 | 3.86 | 18,400 | 40 | 1,555 | 4.6 | 70.5 | 2.21
A12C-20 | 12.4 | 21.5 | 6.0 | 28.5 | 5,820 | 4 | 211 | 1.99 | 74.3 | 0.3
A12C-14 | 12.4 | 21.5 | 12.0 | 49.0 | 10,400 | 16 | 245 | 2.36 | 55.4 | 0.64
A12C-13 | 12.4 | 21.5 | 6.0 | 2.9 | 19,200 | 50 | 2,069 | 5.88 | 71.3 | 2.96
A12C-36 | 12.4 | 24.8 | 6.0 | 1.60 | 20,100 | 45 | 3,750 | 10.4 | 79.3 | 5.5
A12C-31 | 12.4 | 24.8 | 11.1 | 2.40 | 24,800 | 35 | 4,620 | 19.4 | 83.3 | 12.6
A12C-40 | 12.4 | 30.8 | 6.0 | 3.12 | 11,200 | 25 | 1,923 | 9.58 | 78.5 | 2.81
A12C-38 | 12.4 | 30.8 | 11.1 | 2.85 | 18,000 | 25 | 3,895 | 22.6 | 84.6 | 10.7
A12C-35 | 12.4 | 30.8 | 6.0 | 1.25 | 17,000 | 40 | 4,800 | 15.9 | 82.6 | 7.08
A12C-34 | 12.4 | 30.8 | 5.0 | 4.20 | 8,400 | 20 | 1,190 | 6.54 | 75.8 | 1.4
A12C-29 | 12.4 | 30.8 | 12.0 | 14.1 | 10,000 | 12 | 850 | 9.47 | 77.6 | 2.48
A12C-28 | 12.4 | 30.8 | 9.0 | 1.80 | 19,700 | 35 | 5,000 | 21.5 | 84 | 11.1
A12C-25 | 12.4 | 30.8 | 6.0 | 2.27 | 13,000 | 35 | 2,640 | 11.3 | 78.3 | 3.86
A12C-24 | 12.4 | 30.8 | 6.0 | 2.73 | 11,000 | 30 | 2,200 | 11.1 | 78 | 3.21
A12C-22 | 12.4 | 30.8 | 6.0 | 14.6 | 5,900 | 10 | 410 | 3.79 | 71.2 | 0.59
A12C-18 | 12.4 | 30.8 | 3.6 | 0.82 | 14,650 | 65 | 4,375 | 9.96 | 77.1 | 3.82
A12C-17 | 12.4 | 30.8 | 8.0 | 3.25 | 13,650 | 27 | 2,462 | 13.5 | 80.2 | 4.82
A12C-16 | 12.4 | 30.8 | 7.4 | 2.55 | 15,000 | 40 | 2,902 | 13.3 | 77.9 | 5.22
A12C-15 | 12.4 | 30.8 | 12.0 | 22.0 | 10,200 | 15 | 545 | 5.8 | 69.6 | 1.55
A12C-12 | 12.4 | 30.8 | 9.0 | 1.65 | 20,500 | 50 | 5,455 | 22.5 | 81.8 | 12.1
A12C-11 | 12.4 | 30.8 | 6.0 | 1.59 | 14,200 | 30 | 3,781 | 15 | 83 | 5.58

Opzioni di personalizzazione
  • Riduttore (gear head)
  • Perno di uscita (lead pin)
  • Cablaggio (lead wire)
  • Morsetto di messa a terra

Note
I valori nella tabella provengono dalla scheda della serie e rappresentano le specifiche elettriche e meccaniche tipiche per ciascun sotto-modello. Per disegni, dati CAD e materiale scaricabile, fare riferimento alle pagine specifiche del produttore (non incluse qui).

Specifiche tecniche
  • Serie: A12C
  • Diametro esterno: 12,4 mm (tutti i modelli)
  • Lunghezza: dipende dal modello (es.: 21,5 mm, 24,8 mm, 30,8 mm)
  • Parametri forniti per modello: Tensione applicata [V], Resistenza terminale [Ω], Velocità a vuoto [r/m], Corrente a vuoto [mA], Corrente di spunto [mA], Coppia [mN･m], Efficienza [%], Potenza [W]
  • Opzioni di personalizzazione tipiche: riduttore, perno di uscita, cablaggio, morsetto di messa a terra
  • Applicazioni citate: apparecchiatura per trattamenti dentali (A12C-30), fotocamere reflex (A12C-31), telecamere di sorveglianza (A12C-20) e altre
