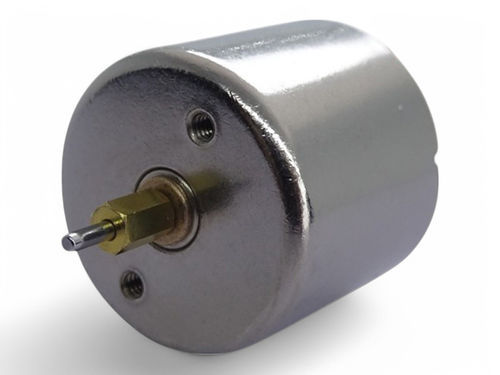

Motore DC A17B-41

18 Vsenza nucleoper applicazioni mediche

Panoramica La serie A17B di motori senza nucleo (diametro esterno φ17,4 mm) di C.I. TAKIRON. La serie comprende diversi sottomodelli (esempio: A17B-43) utilizzati in piccoli dispositivi elettrici come ventole per maschere motorizzate. Le specifiche dei singoli modelli (velocità di rotazione, coppia, corrente, tensione, resistenza terminale, efficienza, uscita) sono fornite per ogni modello. Le pagine dei prodotti includono una galleria di immagini e un video dei modelli rappresentativi. Serie di prodotti - Modelli e specifiche principali (tabella) Modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Velocità di rotazione [r/m] | Corrente a vuoto [mA] | Corrente di avvio [mA] | Coppia [mN･m] | Efficienza [%] | Potenza [W] A17B-43 | 17,4 | 15,8 | 3,7 | 1,50 | 16.140 | 32 | 2.467 | 5,26 | 78,5 | 2,22 A17B-42 | 17,4 | 15,8 | 4,8 | 1,70 | 22.100 | 40 | 2.824 | 5,69 | 77,6 | 3,29 A17B-33 | 17,4 | 15,8 | 4,5 | 1,73 | 18.000 | 40 | 2.601 | 6,02 | 76,7 | 2,84 A17B-28 | 17,4 | 15,8 | 4,8 | 3,69 | 14.000 | 20 | 1.300 | 4,13 | 76,7 | 1,51 A17B-19 | 17,4 | 15,8 | 4,5 | 6,4 | 10.300 | 20 | 703 | 2,77 | 69,1 | 0,75 A17B-18 | 17,4 | 15,8 | 4,5 | 4,7 | 12.100 | 20 | 957 | 3,26 | 73,2 | 1,03 A17B-44 | 17,4 | 18,4 | 12,0 | 7,8 | 17.900 | 15 | 1.535 | 9,63 | 81,2 | 4,52 A17B-41 | 17,4 | 18,4 | 18,0 | 13,4 | 22.300 | 16 | 1.340 | 10,1 | 79,3 | 5,89 A17B-40 | 17,4 | 18,4 | 12,0 | 5,19 | 22.000 | 25 | 2.310 | 11,77 | 80,3 | 6,78 A17B-39 | 17,4 | 18,4 | 7,4 | 2,90 | 18.100 | 20 | 2.550 | 9,8 | 83,1 | 4,65 A17B-37 | 17,4 | 18,4 | 5,5 | 2,09 | 17.850 | 25 | 2.630 | 7,59 | 81,5 | 3,55 A17B-35 | 17,4 | 18,4 | 12,0 | 7,00 | 20.200 | 15 | 1.715 | 9,56 | 82,2 | 5,06 A17B-34 | 17,4 | 18,4 | 9,0 | 4,39 | 19.100 | 20 | 2.050 | 9,05 | 81,2 | 4,52 A17B-30 | 17,4 | 18,4 | 4,5 | 1,45 | 14.500 | 20 | 3.100 | 9,07 | 84,6 | 3,44 A17B-29 | 17,4 | 18,4 | 7,4 | 2,35 | 22.000 | 30 | 3.150 | 9,93 | 81,4 | 5,72 A17B-27 | 17,4 | 18,4 | 4,8 | 1,90 | 17.500 | 25 | 2.535 | 6,51 | 81,1 | 2,98 A17B-26 | 17,4 | 18,4 | 4,8 | 2,28 | 15.000 | 25 | 2.110 | 6,30 | 79,4 | 2,47 A17B-25 | 17,4 | 18,4 | 4,5 | 1,26 | 16.350 | 30 | 3.570 | 9,23 | 82,5 | 3,95 A17B-24 | 17,4 | 18,4 | 4,5 | 1,26 | 15.400 | 27 | 3.571 | 9,82 | 83,4 | 3,96 A17B-23 | 17,4 | 18,4 | 4,5 | 1,28 | 18.400 | 35 | 3.516 | 8,05 | 81,0 | 3,88 A17B-22 | 17,4 | 18,4 | 6,0 | 2,15 | 19.000 | 25 | 2.791 | 8,27 | 82,0 | 4,11 A17B-21 | 17,4 | 18,4 | 4,5 | 1,43 | 16.500 | 26 | 3.147 | 8,06 | 82,6 | 3,48 A17B-20 | 17,4 | 18,4 | 4,5 | 3,4 | 10.600 | 16 | 1.324 | 5,24 | 79,2 | 1,45 A17B-17 | 17,4 | 18,4 | 4,5 | .30 | 13.800 | 21 | 1.500 | 4,54 | 77,7 | 1,64 A17B-16 | 17,4 | 18,4 | 4,5 | 2,0 | 15.100 | 25 | 2.250 | 6,26 | 80,0 | 2,48 A17B-11 | 17,4 | 18,4 | 4,5 | 2,8 | 12.000 | 25 | 1.607 | 5,58 | 76,6 | 1,75 A17B-08 | 17,4 | 18,4 | 4,5 | 2,1 | 12.700 | 24 | 2.143 | 7,09 | 80,0 | 2,36 A17B-07 | 17,4 | 18,4 | 4,5 | 2,5 | 14.000 | 25 | 1.800 | 5,37 | 77,8 | 1,97 Articoli personalizzabili

• Pinza di testa
• Filo di testa
• Terminale di messa a terra

Note I valori delle specifiche (velocità di rotazione, corrente, coppia, efficienza, uscita, resistenza del terminale, tensione applicata, dimensioni) variano a seconda del modello. Per i dati numerici relativi a ciascun modello, fare riferimento alla tabella specifica del modello sopra riportata. caratteristiche/specifiche tecniche

• Nome della serie: serie A17B
• Produttore: C.I. TAKIRON Corporation.
• Diametro esterno tipico: 17,4 mm (φ17,4 mm)
• Lunghezze dei modelli: tipicamente da 15,8 mm a 18,4 mm a seconda del modello
• Tensioni applicate: da ~3,7 V a 18,0 V in tutti i modelli
• Resistenza terminale: varia a seconda del modello (esempi: da 1,50 Ω a 13,4 Ω indicati)
• Velocità di rotazione: i modelli vanno da ca. 6.000 - 22.300 r/m a seconda del modello e della tensione
• Campo di coppia: modelli da ~2,77 a ~11,77 mN-m (secondo i dati elencati)
• Efficienza e rendimento: dipendono dal modello (esempi riportati nella tabella dei modelli)
• Opzioni personalizzabili disponibili: spinotto, filo conduttore, terminale di messa a terra
• Media: le pagine dei modelli includono immagini del prodotto, galleria di miniature e video specifici del modello
