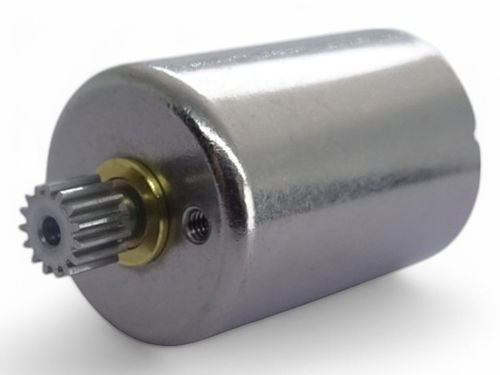

Motore DC A16C-14

3 Vsenza nucleo

Panoramica
La serie A16C di C.I. TAKIRON comprende motori coreless di Ø16 mm disponibili in più sotto-modelli (A16C-01, -04, -06, -07, -09, -11, -14, -15, -16, -17, -18, -10). I modelli coprono un intervallo di tensioni di alimentazione (3–24 V), resistenze di terminale, velocità a vuoto, correnti/coppie di avviamento, efficienze e potenze. Il modello A16C-06 è adottato in apparecchiature di sicurezza come i rilevatori di gas. Per molti modelli sono disponibili disegni d'ingombro e dati CAD.

Punti salienti dei modelli

• A16C-17 — Ø16 mm | Lunghezza 23,7 mm | 6,0 V | A vuoto 12.400 r/min | Coppia di avviamento 10,8 mN·m | Potenza max 3,5 W
• A16C-18 — Ø16 mm | 23,7 mm | 12,0 V | A vuoto 11.500 r/min | Coppia di avviamento 9,5 mN·m | Potenza max 2,86 W
• A16C-16 — Ø16 mm | 23,7 mm | 12,0 V | A vuoto 18.450 r/min | Coppia di avviamento 10,3 mN·m | Potenza max 4,97 W
• A16C-15 — Ø16 mm | 23,7 mm | 6,0 V | A vuoto 3.220 r/min | Coppia di avviamento 4,06 mN·m | Potenza max 0,34 W
• A16C-14 — Ø16 mm | 23,7 mm | 3,0 V | A vuoto 2.560 r/min | Coppia di avviamento 2,37 mN·m | Potenza max 0,16 W
• A16C-11 — Ø16 mm | 23,7 mm | 3,0 V | A vuoto 4.600 r/min | Coppia di avviamento 3,37 mN·m | Potenza max 0,41 W
• A16C-09 — Ø16 mm | 23,7 mm | 6,0 V | A vuoto 7.300 r/min | Coppia di avviamento 7,3 mN·m | Potenza max 1,4 W
• A16C-07 — Ø16 mm | 23,7 mm | 3,0 V | A vuoto 5.500 r/min | Coppia di avviamento 4,49 mN·m | Potenza max 0,65 W
• A16C-06 — Ø16 mm | 23,7 mm | 6,0 V | A vuoto 6.200 r/min | Coppia di avviamento 6,0 mN·m | Potenza max 0,97 W
• A16C-04 — Ø16 mm | 23,7 mm | 6,0 V | A vuoto 6.200 r/min | Coppia di avviamento 5,09 mN·m | Potenza max 0,83 W
• A16C-01 — Ø16 mm | 23,7 mm | 6,0 V | A vuoto 7.100 r/min | Coppia di avviamento 3,91 mN·m | Potenza max 0,73 W
• A16C-10 — Ø16 mm | 23,7 mm | 24,0 V | A vuoto 20.600 r/min | Coppia di avviamento 22,64 mN·m | Potenza max 12,21 W

Specifiche tecniche comuni

• Serie: A16C (motori coreless, diametro esterno 16 mm)
• Diametro nominale principale: 16 mm
• Lunghezza standard: 23,7 mm (tipica per la serie)
• Tensioni di alimentazione: 3,0 V, 6,0 V, 12,0 V, 24,0 V a seconda del modello
• Resistenza di terminale: varia in base al modello (circa 2,53 Ω a 25,2 Ω)
• Velocità a vuoto: ~2.560 a ~20.600 r/min a seconda del modello e della tensione
• Caratteristiche di avviamento: correnti e coppie di avviamento specificate per modello
• Efficienza massima e potenza: valori per modello (efficienza fino a ~83,3%, potenza da ~0,16 W a ~12,21 W)
• Opzioni tipiche personalizzabili: gear head, lead pin, lead wire, grounding terminal

Elementi personalizzabili (serie)

• Gear head
• Lead pin
• Lead wire
• Grounding terminal

Note
Sono disponibili disegni d'ingombro e dati CAD per molti modelli. Le pagine prodotto dettagliate forniscono tabelle per modello (velocità di rotazione, correnti, coppia, efficienza, potenza) e indicano quali elementi possono essere personalizzati.
