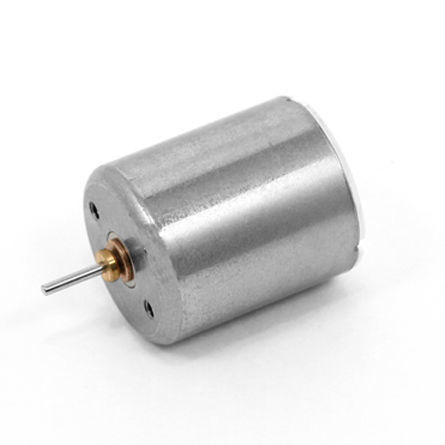

Motore DC A16B-22

12 Vsenza nucleo

Panoramica del prodotto
Motore coreless serie A16B (diametro esterno φ16 mm). La serie A16B include diversi sotto-modelli (per esempio A16B-33) che coprono una gamma di lunghezze, tensioni applicate e punti prestazionali. Applicazioni tipiche: serrature elettroniche di sicurezza e altri dispositivi compatti di precisione. Download gratuiti di disegni di ingombro e dati CAD sono disponibili nella sezione materiali prodotto del sito.

Modello evidenziato - A16B-33 (esempio)
Specifiche prodotto (A16B-33)
Model Name | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Max Torque [mN･m] | Efficiency [%] | Output [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92

Serie di prodotti - modelli A16B selezionati (tabella)
Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Max Torque [mN･m] | Efficiency [%] | Output [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92
A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9,000 | 25 | 800 | 3.98 | 67.8 | 0.94
A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18,600 | 35 | 2,045 | 4.57 | 75.5 | 2.22
A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17,930 | 28 | 2,922 | 6.87 | 81.4 | 3.23
A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4,900 | 9 | 230 | 2.07 | 64.4 | 0.27
A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11,000 | 6 | 369 | 3.72 | 76.1 | 1.07
A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18,000 | 12 | 706 | 4.34 | 75.6 | 2.05
A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8,100 | 4 | 150 | 2.01 | 70.0 | 0.43
A16B-07 | 16 | 19.2 | 4.5 | 4.7 | 10,600 | 15 | 957 | 3.76 | 76.5 | 1.04
A16B-04 | 16 | 19.2 | 4.5 | 3.5 | 13,500 | 16 | 1,286 | 3.99 | 78.9 | 1.41
A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12,300 | 17 | 643 | 2.13 | 70.1 | 0.69

Elementi personalizzabili

• Riduttore (gear head)
• Perno di uscita (lead pin)
• Cavo di collegamento (lead wire)
• Morsetto di messa a terra (grounding terminal)

Note
Questi modelli fanno parte della famiglia A16B (diametro esterno φ16 mm). I valori di prestazione mostrati sono le specifiche del produttore per ciascun sotto-modello (velocità di rotazione, correnti, coppia, efficienza, potenza, resistenza terminale e tensione applicata). Per disegni di ingombro e download CAD consultare i materiali prodotto forniti per ogni modello.

Specifiche tecniche

• Serie: A16B
• Diametro esterno: 16 mm
• Lunghezze tipiche: 19.2 mm (varia a seconda del sotto-modello)
• Tensione applicata: varie (esempi: 4.5 V, 5.0 V, 12.0 V a seconda del sotto-modello)
• Resistenza terminale: dipende dal modello (esempi: 1.54 Ω a 80.0 Ω mostrati)
• Velocità di rotazione a vuoto: fino a ~24,800 r/m per alcuni membri della serie; A16B-33 = 14,200 r/m
• Corrente a vuoto: dipende dal modello (da poche mA a diverse decine di mA)
• Corrente di spunto: dipende dal modello (centinaia a migliaia di mA)
• Coppia massima: dipende dal modello (circa 0,27 mN·m fino a ~7,86 mN·m nei modelli elencati)
• Efficienza e potenza: dipendono dal modello (esempio: A16B-33 efficienza 72,7%, potenza 2,92 W)
• Personalizzazioni disponibili: riduttore, perno di uscita, cavo di collegamento, morsetto di messa a terra
