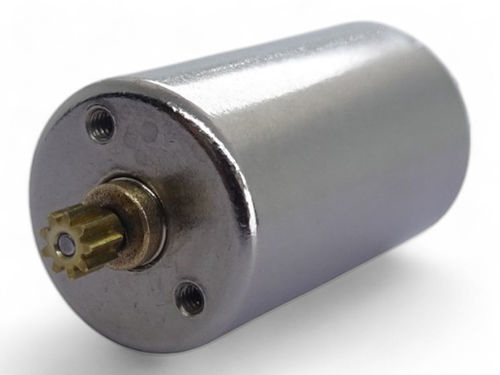

Motore DC A12C-28

9 Vsenza nucleo

Panoramica Motore coreless C.I. TAKIRON serie A12C (diametro esterno φ12,4 mm). In questa pagina sono elencate le specifiche dei prodotti della serie A12C e dei relativi sottomodelli utilizzati in applicazioni quali dispositivi per il trattamento dentale (A12C-30), fotocamere reflex a lente singola (A12C-31), telecamere di sorveglianza (A12C-20), ecc. Per ogni modello secondario sono disponibili specifiche dettagliate, disegni di massima e dati CAD. Serie di prodotti - Modelli chiave (tabella) Nome modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Velocità di rotazione a vuoto [r/m] | Corrente a vuoto [mA] | Corrente di avvio [mA] | Coppia [mN･m] | Efficienza [%] | Potenza [W] A12C-37 | 12,4 | 21,5 | 9,2 | - | 21.500 | 30 | 3.016 | 12,1 | 81 | 6,8 A12C-33 | 12,4 | 21,5 | 3,0 | 9,47 | 5.310 | 7 | 317 | 1,63 | 72,5 | 0,23 A12C-32 | 12,4 | 21,5 | 9,2 | 2,67 | 24.800 | 40 | 3.450 | 11,9 | 79,6 | 7,76 A12C-30 | 12,4 | 21,5 | 3,7 | 0,94 | 20.200 | 40 | 3.936 | 6,75 | 80,9 | 3,57 A12C-23 | 12,4 | 21,5 | 6,0 | 3,86 | 18.400 | 40 | 1.555 | 4,6 | 70,5 | 2,21 A12C-20 | 12,4 | 21,5 | 6,0 | 28,5 | 5.820 | 4 | 211 | 1,99 | 74,3 | 0,30 A12C-14 | 12,4 | 21,5 | 12,0 | 49,0 | 10.400 | 16 | 245 | 2,36 | 55,4 | 0,64 A12C-13 | 12,4 | 21,5 | 6,0 | 2,9 | 19.200 | 50 | 2.069 | 5,88 | 71,3 | 2,96 A12C-36 | 12,4 | 24,8 | 6,0 | 1,60 | 20.100 | 45 | 3.750 | 10,4 | 79,3 | 5,5 A12C-31 | 12,4 | 24,8 | 11,1 | 2,40 | 24.800 | 35 | 4.620 | 19,4 | 83,3 | 12,6 A12C-40 | 12,4 | 30,8 | 6,0 | 3,12 | 11.200 | 25 | 1.923 | 9,58 | 78,5 | 2,81 A12C-38 | 12,4 | 30,8 | 11,1 | 2,85 | 18.000 | 25 | 3.895 | 22,6 | 84,6 | 10,7 A12C-35 | 12,4 | 30,8 | 6,0 | 1,25 | 17.000 | 40 | 4.800 | 15,9 | 82,6 | 7,08 A12C-34 | 12,4 | 30,8 | 5,0 | 4,20 | 8.400 | 20 | 1.190 | 6,54 | 75,8 | 1,4 A12C-29 | 12,4 | 30,8 | 12,0 | 14,1 | 10.000 | 12 | 850 | 9,47 | 77,6 | 2,48 A12C-28 | 12,4 | 30,8 | 9,0 | 1,80 | 19.700 | 35 | 5.000 | 21,5 | 84,0 | 11,1 A12C-25 | 12,4 | 30,8 | 6,0 | 2,27 | 13.000 | 35 | 2.640 | 11,3 | 78,3 | 3,86 A12C-24 | 12,4 | 30,8 | 6,0 | 2,73 | 11.000 | 30 | 2.200 | 11,1 | 78,0 | 3,21 A12C-22 | 12,4 | 30,8 | 6,0 | 14,6 | 5.900 | 10 | 410 | 3,79 | 71,2 | 0,59 A12C-18 | 12,4 | 30,8 | 3,6 | 0,82 | 14.650 | 65 | 4.375 | 9,96 | 77,1 | 3,82 A12C-17 | 12,4 | 30,8 | 8,0 | 3,25 | 13.650 | 27 | 2.462 | 13,5 | 80,2 | 4,82 A12C-16 | 12,4 | 30,8 | 7,4 | 2,55 | 15.000 | 40 | 2.902 | 13,3 | 77,9 | 5,22 A12C-15 | 12,4 | 30,8 | 12,0 | 22,0 | 10.200 | 15 | 545 | 5,8 | 69,6 | 1,55 A12C-12 | 12,4 | 30,8 | 9,0 | 1,65 | 20.500 | 50 | 5.455 | 22,5 | 81,8 | 12,1 A12C-11 | 12,4 | 30,8 | 6,0 | 1,59 | 14.200 | 30 | 3.781 | 15 | 83 | 5,58 Dettagli del prodotto A12C-37 Nome del modello: A12C-37 Diametro esterno [mm]: 12.4 Lunghezza [mm]: 21,5 Tensione applicata [V]: 9,2 Resistenza terminale [Ω]: - Velocità di rotazione a vuoto [r/m]: 21.500 Corrente a vuoto [mA]: 30 Corrente di avvio [mA]: 3,016 Coppia [mN･m]: 12.1 Efficienza [%]: 81 Potenza [W]: 6,8 Elementi personalizzabili

• Testina dell'ingranaggio
• Perno di piombo
• Filo di piombo
• Terminale di messa a terra

Caratteristiche/specifiche tecniche

• Serie: A12C (motori senza nucleo, diametro esterno φ12,4 mm)
• Modello rappresentativo (dettagliato sopra): A12C-37
• Specifiche principali dell'A12C-37: Diametro esterno 12,4 mm; Lunghezza 21,5 mm; Tensione nominale/applicabile 9,2 V; Velocità a vuoto 21.500 giri/min; Corrente a vuoto 30 mA; Corrente di avvio 3.016 mA; Coppia massima 12,1 mN-m; Efficienza 81%; Potenza 6,8 W
• Molti sottomodelli forniti con lunghezze, tensioni e caratteristiche prestazionali variabili per diverse applicazioni (telecamere, dentale, sicurezza, ecc.)
