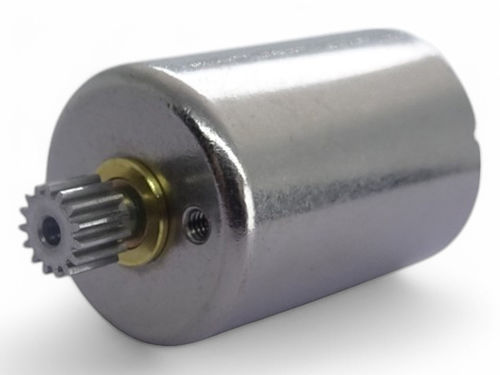

Motore DC A16C-07

3 Vsenza nucleomicro

Panoramica del prodotto
Serie di motori senza nucleo A16C (diametro esterno φ16 mm). La famiglia A16C comprende diversi sotto-modelli per applicazioni micro e di precisione, inclusi dispositivi di sicurezza (es.: A16C-06 impiegato in rilevatori di gas). I disegni di ingombro, i file CAD e le schede tecniche sono disponibili per ogni modello sulle pagine del produttore.

Serie - modelli principali (dati selezionati)
Modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza ai terminali [Ω] | Velocità a vuoto [r/min] | Corrente a vuoto [mA] | Corrente di avviamento [mA] | Coppia max [mN·m] | Efficienza [%] | Potenza [W]
A16C-17 | 16 | 23.7 | 6.0 | 2.53 | 12,400 | 18 | 2,372 | 10.8 | 83.3 | 3.5
A16C-18 | 16 | 23.7 | 12.0 | 12.2 | 11,500 | 15 | 984 | 9.5 | 76.8 | 2.86
A16C-16 | 16 | 23.7 | 12.0 | 7.0 | 18,450 | 30 | 1,714 | 10.3 | 75.3 | 4.97
A16C-15 | 16 | 23.7 | 6.0 | 25.2 | 3,220 | 5 | 238 | 4.06 | 73.1 | 0.34
A16C-11 | 16 | 23.7 | 3.0 | 5.35 | 4,600 | 10 | 561 | 3.37 | 75.1 | 0.41
A16C-09 | 16 | 23.7 | 6.0 | 6.25 | 7,300 | 15 | 960 | 7.3 | 76.6 | 1.4
A16C-07 | 16 | 23.7 | 3.0 | 3.4 | 5,500 | 10 | 882 | 4.49 | 79.8 | 0.65
A16C-06 | 16 | 23.7 | 6.0 | 9.1 | 6,200 | 5 | 659 | 6.0 | 83.3 | 0.97
A16C-04 | 16 | 23.7 | 6.0 | 10.7 | 6,200 | 5 | 561 | 5.09 | 82.0 | 0.83
A16C-01 | 16 | 23.7 | 6.0 | 12.0 | 7,100 | 8 | 500 | 3.91 | 76.3 | 0.73
A16C-10 | 16 | 23.7 | 24.0 | 11.30 | 20,600 | 45 | 2,124 | 22.64 | 73.0 | 12.21

Elementi personalizzabili

• Gear head (riduttore)
• Lead pin (perno di uscita)
• Lead wire (cavo di uscita)
• Grounding terminal (morsetto di massa)

Caratteristiche / specifiche tecniche

• Serie: A16C (motori senza nucleo, diametro esterno φ16 mm)
• Lunghezza tipica del corpo: 23,7 mm (varia per sotto-modello)
• Tensione applicata: dipende dal modello (es. 3,0 V, 6,0 V, 12,0 V, 24,0 V)
• Resistenza terminale: dipende dal modello (circa 2,53 Ω a 25,2 Ω nella serie)
• Velocità a vuoto: dipende dal modello (es. ≈ 3.220 a 20.600 r/min)
• Correnti a vuoto e di avviamento: dipendenti dal modello (vedere la tabella)
• Coppia massima, efficienza e potenza in uscita: dipendenti dal modello (vedere tabella; potenze osservate ≈ 0,34 W a 12,21 W)
• Applicazioni tipiche: dispositivi di precisione di piccole dimensioni e apparecchiature di sicurezza (es. rivelatori di gas), assemblaggi con micromotori
• Risorse disponibili: disegni di ingombro, dati CAD e schede tecniche per ogni sotto-modello
