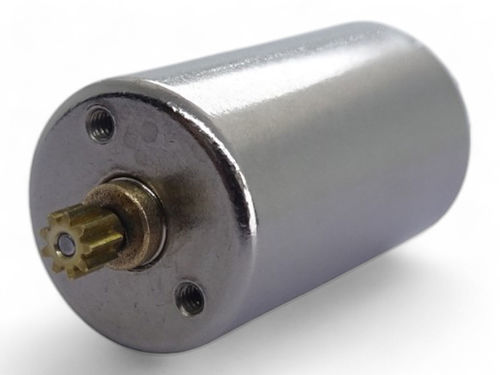

Motore DC A12C-07

6 Vsenza nucleodi precisione

Panoramica
La serie A12C di motori coreless (diametro esterno φ12,4 mm) di C.I. TAKIRON offre numerosi sotto-modelli per applicazioni elettromeccaniche di precisione. Applicazioni tipiche: dispositivi per trattamenti dentali, fotocamere reflex, telecamere di sorveglianza e altri dispositivi compatti. I sotto-modelli differiscono per lunghezza, tensione applicata, resistenza di terminale e prestazioni, permettendo la selezione in base a requisiti di velocità, coppia e potenza.

Serie — specifiche chiave (esempi)

• A12C-37 — φ12,4 mm × 21,5 mm, 9,2 V, R 3,05 Ω, a vuoto 21.500 giri/min, potenza max 6,8 W
• A12C-33 — φ12,4 mm × 21,5 mm, 3,0 V, R 9,47 Ω, a vuoto 5.310 giri/min, potenza max 0,23 W
• A12C-32 — φ12,4 mm × 21,5 mm, 9,2 V, R 2,67 Ω, a vuoto 24.800 giri/min, potenza max 7,76 W
• A12C-30 — φ12,4 mm × 21,5 mm, 3,7 V, R 0,94 Ω, a vuoto 20.200 giri/min, potenza max 3,57 W
• A12C-31 — φ12,4 mm × 24,8 mm, 11,1 V, R 2,40 Ω, a vuoto 24.800 giri/min, potenza max 12,6 W
• A12C-38 — φ12,4 mm × 30,8 mm, 11,1 V, R 2,85 Ω, a vuoto 18.000 giri/min, potenza max 10,7 W
• A12C-12 — φ12,4 mm × 30,8 mm, 9,0 V, R 1,65 Ω, a vuoto 20.500 giri/min, potenza max 12,1 W
• A12C-07 — φ12,4 mm × 30,8 mm, 6,0 V, R 1,0 Ω, a vuoto 20.400 giri/min, potenza max 8,81 W
• A12C-05 — φ12,4 mm × 30,8 mm, 6,0 V, R 1,5 Ω, a vuoto 15.000 giri/min, potenza max 5,87 W
• A12C-40 — φ12,4 mm × 30,8 mm, 6,0 V, R 3,12 Ω, a vuoto 11.200 giri/min, potenza max 2,81 W

Elementi personalizzabili (tipici)

• Gear head
• Lead pin
• Lead wire
• Grounding terminal

Caratteristiche / specifiche tecniche

• Nome della serie: A12C (C.I. TAKIRON)
• Diametro esterno: 12,4 mm (φ12,4 mm)
• Lunghezze disponibili: 21,5 mm, 24,8 mm, 30,8 mm
• Tensione applicata: dipende dal modello (esempi ~3,0 V a 12,0 V)
• Intervallo resistenza terminale: ca. 0,82 Ω a 49,0 Ω in base al modello
• Intervallo velocità a vuoto: ca. 5.310 giri/min a 24.800 giri/min in base al modello
• Intervallo potenze max: ca. 0,23 W a 12,6 W in base al modello
• Opzioni personalizzabili tipiche: gear head, lead pin, lead wire, grounding terminal
